GA42H单杠杆蒸汽安全阀

用途　

上海永鹏泵阀有限公司生产的GA42H型单杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过容器管道设计的允许最高值，避免发生不必要的意外影响正常生产，主要适用介质可为蒸汽、空气等。

主要零部件材料

NO.	零件名称 Name of part	C型材料 Materials
1	阀体　Body	碳钢　Carbon steel
2	导向套　Guide sleeve	不锈钢　Stainless steel
3	阀瓣　Disc	2Cr13
4	阀杆　Stem	2Cr13
5	杠杆　Lever	碳钢　Carbon steel
6	重锤　Hammer	铸铁　Cast iron

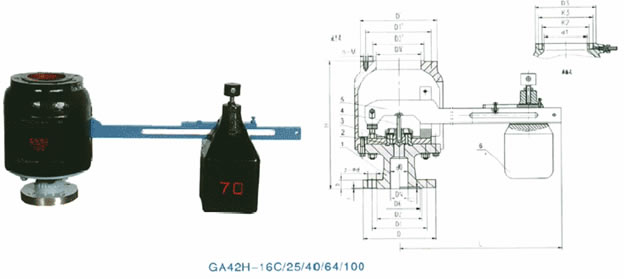

外形及连接尺寸

型号 Type	公称 通径 DN(mm)	尺寸 Dimension(mm)
		do-z	D	D1	D2	D6	f	f1	b	z-d	L	H	出口法兰式					出口承插式
													DN’	D2’	n-M’	D1’	D’	d1	K2	K3	D3
GA42H-16	50	40×1	165	125	100	/	3	/	16	4-18	840	412	125	175	8-16	120	235	120	145	162	190
GA42H-25	50	40×1	165	125	100	/	3	/	20	4-18	840	412	125	175	8-16	120	235	120	145	162	190
GA42H-40	50	40×1	165	125	100	88	3	4	20	4-18	840	412	125	175	8-16	120	235	120	145	162	190
GA42H-64	50	40×1	175	135	105	88	3	4	26	4-23	840	420	125	175	8-16	120	235	120	145	162	190
GA42H-100	50	40×1	195	145	112	88	3	4	28	4-25	840	420	125	175	8-16	120	235	120	145	162	190

GA42H单杠杆蒸汽安全阀用户订购提示：

1）、请提供您需订购的安全阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、GA42H单杠杆蒸汽安全阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的GA42H单杠杆蒸汽安全阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：GA42H单杠杆蒸汽安全阀使用说明书
