ZZYP、ZZYM型流量自力式调节阀

产品特点:

ZZYP、ZZYM型 流量自力式调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力支化,按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控侧系统。 该产品由低流阻单座(套筒)阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代阀门产品,其特点有:
1、无需外加驱动能源的节能型自控系统.设备费用低;
2、结构简单.维护工作量小;
3、设定点可调且范围宽.便于用户在设定范围内连续调整流量;
4、指挥操作型较直接作用型动态响应快。精度高,可调比大;
5、阀内采用压力平衡机构,使调节阀反应灵敏、控制精确、允许压差大。

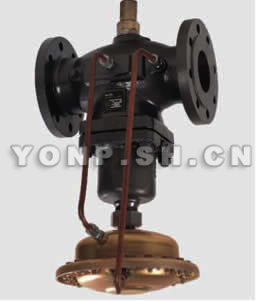

产品简图

流量自力式调节阀
流量自力式调节阀
流量自力式调节阀结构
流量自力式调节阀结构

主要技术参数


公称通径DN
15 20 25 32 40 50 65 80 100 125 150 200 250
额定流量系数Kvs 4 6.3 8 16 20 32 50 80 125 160 280 320 400
公称压力MPa 1.6;4.0
有效压力下最大流量(m3/h) 0.02MPa 1.5 2.5 3.5 5.5 9.0 14 22 36 55 70 125 180 250
0.05 MPa 2.5 3.5 5.5 9.0 12 22 36 55 85 110 180 - -
噪音衡量系数Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
最高工作温度 ℃ ≤140
硬密封配隔离罐≤200 配隔离罐
加长件≤200
压力平衡元件 波纹管 滚动膜片
法兰标准 ANSI、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材质 铸铁;铸钢;铸不锈钢
阀芯材质 不锈钢,软密封为不锈钢镶嵌橡胶圈
最高工作压力 公称压力(注意△Pmax及工作压力与工作温度的关系)

执行器主要技术参数


有效面积(cm2)
250 630
有效压力(MPa) 0.02;0.05
允许上下膜室之间压差(MPa) 0.4 0.15
材质 膜盖:钢板镀锌;膜片:EPDM或FKM夹纤维
控制管线、接头 铜管或钢管

性能指标


控制精度
±5%
允许泄漏量(在规定试验条件下) 软密封 4×10-4额定容量
硬密封 DN15~50 DN65~125 DN150~250
10气泡/min 20气泡/min 40气泡/min

允许压差


公称通径DN
15 20 25 32 40 50 65 80 100 125 150 200 250
最大允许压差△P(MPa) PN16 1.6 1.5 1.2 1.0
PN40 2.0

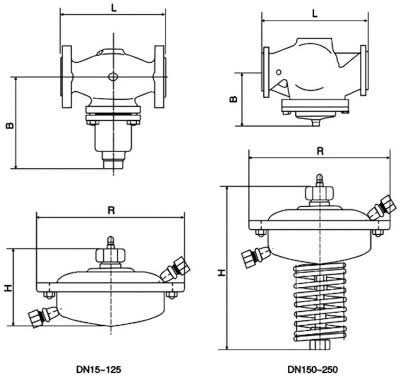

外形尺寸及重量


公称通径DN
15 20 25 32 40 50 65 80 100 125 150 200 250
L mm 130 150 160 180 200 230 290 310 350 400 480 600 730
B mm 121 212 238 238 240 240 275 275 380 380 295 325 372
φR mm 263 380
H mm 150 520
约重(kg) 21 23 24 27 31 36 47 55 74 93 118 178 261

ZZYP、ZZYM型流量自力式调节阀用户订购提示:

1)、请提供您需订购的调节阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、ZZYP、ZZYM型流量自力式调节阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供调节阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的ZZYP、ZZYM型流量自力式调节阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ZZYP、ZZYM型流量自力式调节阀使用说明书
