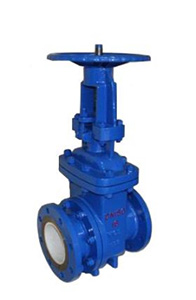

PZ41TC 陶瓷排渣闸阀

PZ41TC 陶瓷排渣闸阀
PZ41TC 陶瓷排渣闸阀

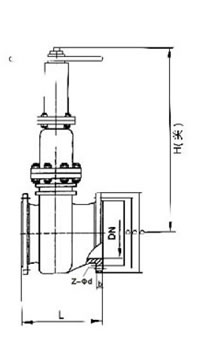

PZ41TC 陶瓷排渣闸阀结构图
PZ41TC 陶瓷排渣闸阀结构图

特点

1.适用于石油化工、冶金、矿山、电力、输煤厂、水泥厂、水处理等行业。
2.闸板、阀座密封面材料均采用结构陶瓷制造,可耐磨损、耐腐蚀和抗高温蠕变、抗热震性,实现长寿命免维修。
3.强制密封的楔形排渣闸阀,可实现进口强制双向密封,在介质颗粒径不大于50mm的强冲刷条件下,可实现长寿命。
4.流阻小、开启力小,但在订货时必须注明。
5.如果节流用阀,必须注明。

主要性能规范

型号Type 公称压力(MPa) Nominal pressure 试验压力(MPa) Test pressure 工作温度(℃) Working temperature 适用介质Applicable medium
壳体Shell 密封The seal
Z41TC 1.0 1.6 1.1 ≤350℃ 灰渣、泥渣、煤渣、矿浆污水等介质Ash dregs, slime, and so on pulp ,sewage
1.6 2.4 1.8
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1

主要零件材料

阀体、阀盖Body , Bonnet 闸板Wedge gate 阀座Seat 阀杆Stem 填料Filling
WCB 结构陶瓷+碳钢Structure ceramic +carbon steel 结构陶瓷+碳钢Structure ceramic +carbon steel 不锈钢Stainless steel 石墨、特种填料Graphite, special Packing

主要连接尺寸

型号Type PN 尺寸(mm)Dimensions
DN D D1 D2 L b Z-Φd ≈H关
PZ41TC 1.0MPa 50 160 125 100 250 20 4-M16 356
65 180 145 120 270 20 4-M16 415
80 195 160 135 280 22 4-M16 470
100 215 180 155 300 22 8-M16 525
125 245 210 185 325 24 8-M16 620
150 280 240 210 350 24 8-M20 685
175 310 270 240 400 26 8-M20 765
200 335 295 265 400 26 8-M20 856
225 365 325 295 450 26 8-M20 920
250 390 350 320 450 28 12-M20 982
300 440 400 368 500 28 12-M20 1139
350 500 460 428 550 30 16-M20 1307
400 565 515 482 600 32 16-M22 1462
450 615 565 532 650 32 20-M22 1710
500 670 620 585 700 34 20-M22 1850
型号Type PN 尺寸(mm)Dimensions
DN D D1 D2 L b Z-Φd ≈H关
PZ41TC 1.6MPa 50 160 125 100 250 16 4-M16 356
65 180 145 120 270 18 4-M16 415
80 195 160 135 280 20 8-M16 470
100 215 180 155 300 20 8-M16 525
125 245 210 185 325 22 8-M16 650
150 280 240 210 350 24 8-M20 685
175 310 270 240 400 26 8-M20 765
200 335 295 265 400 26 12-M20 856
225 165 325 295 450 26 12-M20 920
250 405 355 320 450 30 12-M22 982
300 460 410 375 500 30 12-M22 1139
350 520 470 435 550 34 16-M22 1307
400 580 525 485 600 36 16-M27 1462
450 640 585 545 650 40 20-M27 1710
500 705 650 608 700 44 20-M30 1850
2.5MPa 50 160 125 100 250 20 4-M16 356
65 180 145 120 270 22 8-M16 415
80 195 160 135 280 22 8-M16 470
100 230 190 160 300 24 8-M20 525
125 270 220 188 325 28 8-M22 620
150 300 250 218 350 30 8-M22 685
175 330 280 248 400 32 12-M22 765
200 360 310 278 400 34 12-M22 856
225 395 340 302 450 36 12-M27 920
250 425 370 332 450 36 12-M27 982
300 485 430 390 500 40 16-M27 1139
350 550 490 448 550 44 16-M30 1307
400 610 550 505 600 48 16-M30 1462
450 660 600 555 650 50 20-M30 1710
500 730 660 610 700 52 20-M36 1850
型号Type PN 尺寸(mm)Dimensions
DN D D1 D2 L b Z-Φd
PZ41TC 4.0MPa 50 160 125 100 250 20 4-M16
80 195 160 135 310 22 8-M16
100 230 190 160 350 24 8-M20
125 270 220 188 400 28 8-M22
150 300 250 218 450 30 8-M22
200 375 320 282 550 38 12-M27
250 445 385 345 650 42 12-M30
300 510 450 408 750 46 16-M30
350 570 510 465 850 52 16-M30
400 655 585 535 950 58 16-M36
6.4MPa 50 175 135 105 250 26 4-M20
80 210 170 140 310 30 8-M20
100 250 200 168 350 32 8-M22
125 295 240 202 400 36 8-M27
150 340 280 240 450 38 8-M30
200 405 345 300 550 44 12-M30
250 470 400 352 650 48 12-M30

上海永鹏阀门PZ41TC 陶瓷排渣闸阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"PZ41TC 陶瓷排渣闸阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的PZ41TC 陶瓷排渣闸阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:PZ41TC 陶瓷排渣闸阀使用说明书
