HF型滑阀


HF型滑阀

滑润可安装于各种水池或水井的管道上,功能同于铸铁镶铜闸门,滑阀为手动操作,单向受压,密封材质为铜合金耐腐,面磨,开启 时有指针指示,直觉好。

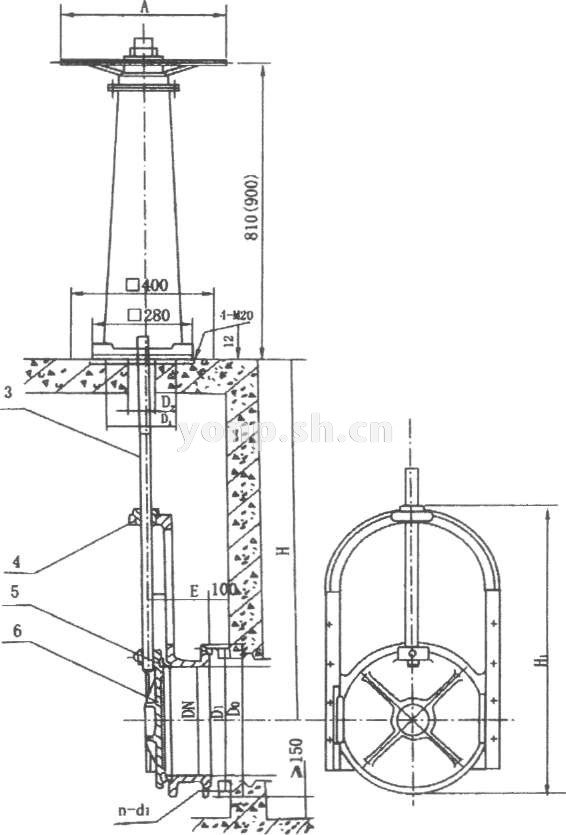

1.手轮2.支座3.螺杆4.滑润座5.铜座圈6.阀板

外形及连接尺寸表

规格/尺寸 DN Do D1 D2 D3 Η Ho Hi H2 Ε d n-d1
HF300 Φ300 Φ440 Φ400 Φ120 Φ290 1500?5000 1380 885 865 242 Φ42 12-Φ23
HF400 Φ400 Φ565 Φ515 Φ120 Φ290 1500?5000 1480 885 1065 254 Φ42 16-Φ26
HF600 Φ600 Φ780 Φ725 Φ120 Φ290 1500?5000 1680 885 1490 295 Φ42 20-Φ30
HF800 Φ800 Φ1010 Φ950 Φ150 Φ 300 2000?5000 2030 905 2225 400 Φ60 24-Φ34
HF1000 Φ1000 Φ1220 Φ1600 Φ150 Φ300 2000?5000 2330 905 2305 345 Φ 70 28-Φ34
HF1200 Φ1200 Φ1450 Φ1380 Φ150 Φ 300 2000?5000 2430 905 2595 355 Φ70 32-Φ41

订货须知

1、订货时应型号规格,并注明H,不注明按最短尺寸。
2、本设备包含手轮启闭装置,若用户需改用手电两用启闭机请参见相关样本,并注明。
3、本设备与穿墙管连接法兰尺寸见上表,本公司亦可按用户标准生产。

HF型滑阀用户订购提示:

1)、请提供您需订购的污水处理专用阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、HF型滑阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供污水处理专用阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的HF型滑阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:HF型滑阀使用说明书
