GA49H脉冲式微启式安全阀

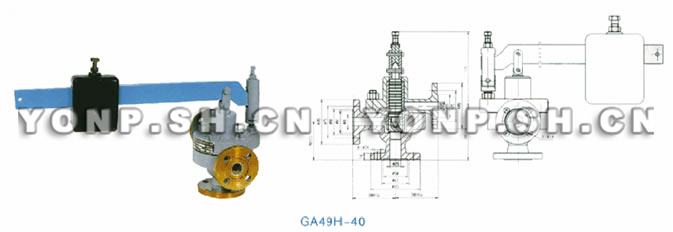

GA49H-40脉冲式安全阀
GA49H-40脉冲式安全阀

用途及结构简述

GA49H-40脉冲式安全阀主要用于电站锅炉、压力容器、减温减压装置等设备,防止压力超过允许最高压力值,保证设备安全运行。GA49H-40脉冲式安全阀主要结构特点有:1、通过杠杆和重锤来平稳阀瓣的压力,使阀门保证密封,移动重锤的位置和改变重锤的重量来达到要求的起跳压力。2、密封面用铁基铬镍不锈钢堆焊而成,阀瓣经热处理,提高了耐磨性和抗冲蚀性。3、阀门上部带有开启和关闭的电磁铁,机械和电器动作互不干扰。

主要技术参数

工 作 温 度 Working temperature ≤420℃
适 用 介 质 Suitable medium 空气 、蒸汽Air, gas etc

外形及连接尺寸

公称通径DN(mm)
Nominal diameter
尺 寸 Dimension(mm)
D D1 D2 D3 Z-Фd H1 H2 L L1 Lo
25 115 85 65 58 4-14 90 125 100 100 670

安装说明

1、脉冲式安全阀应与A49H-4型主安全阀等配套使用。
2、脉冲安全阀安装时应严格垂直,杠杆应保持水平,与导向叉两侧面间隙必须均匀。
3、脉冲安全阀安装之前,应将管路冲洗干净。
4、脉冲安全阀引出管与主安全阀的入口管之间应保持一段较长的距离,电接点压力表和主安全阀入口管之间的距离,不得小于5倍主安全阀入口管径,以免主安全阀动作时,因排汽影响电接点压力表和脉冲安全阀工作的正确性。

GA49H脉冲式微启式安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、GA49H脉冲式微启式安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的GA49H脉冲式微启式安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:GA49H脉冲式微启式安全阀使用说明书
