PZ41Tc耐磨陶瓷排渣阀


PZ41Tc耐磨陶瓷排渣阀

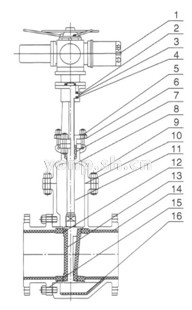

PZ41Tc耐磨陶瓷排渣阀 结构图

特点:

1、适用于石油、化工、冶金、矿山、电力、输煤厂、水泥厂、水处理等行业。
2、闸板、阀座密封面材料均采用结构陶瓷制造,可耐磨损、腐蚀和抗高温蠕变、抗热震性,实辄长寿命免维护。
3、排渣阀阀体下部分带有排渣口,在关闭的情况下由于管道压力冲向排渣口使渣子彻底排出,不会有灰渣留在阀底,使闸板完全密封。
4、适用介质:灰渣水混合物,渣水比<1:6,最大粒度<50mm。

主要零件材料

序号No. 名称Nome 材料 序号No. 名称Nome 材料 Material
1 电动装置   9 螺杆 30
2 油嘴 Q235A 10 复合垫片
3 阀杆螺母 吕青铜 11 阀杆S^m 2Cr13
4 平面轴承   12 密封面 WCB+工程陶瓷
5 圆柱削 35 13 闸板 WCB+工程陶瓷
6 填料压板 WCB 14 接头 WCB+工程陶瓷
7 柔性石墨   15 阀体已ady WCB+工程陶瓷
8 上密封 Stellite6 16 排遼口 WCB+工程陶瓷

应用规范

设计依据 GB API ASME
设计标准 GB/T12237 API 6D ASME B16.34
结构长度 GB/T12221 API 6D ASME B16.10
连接法兰 GB/T9113
JB/T79
ASME B16.5、B16.47
试验和检验 JB/T9092 API 6D API 598

试验压力

公称压力 常温最大工作压力 壳体试验压力 气密封试验压力 高压密封试验压力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
6.4 6.4 9.6 0.6 7.1
Class150 2.0 3.0 0.6 2.2
Class300 5.0 7.5 0.6 5.5

PZ41Tc耐磨陶瓷排渣阀尺寸图1

PZ41Tc耐磨陶瓷排渣阀尺寸图2

主要尺寸

公称压力 公称通径
DN(mm)
尺寸 Dimension(mm) 重量 Weight (kg)
L D D1 D2 D6 b f f2 z-d Η H1 Η2 Do 手动 电动
1.0 50 250 160 125 100 - 18 3 - 4-18 335 385 640 200 34 88
65 265 180 145 120 - 20 3 - 4-18 360 435 670 220 38 92
80 280 195 160 135 - 20 3 - 4-18 415 495 720 240 46 100
100 300 215 180 155 - 22 3 - 8-18 490 590 790 260 70 114
125 325 245 210 185 - 24 3 - 8-18 552 677 852 280 100 164
150 350 280 240 210 - 24 3 - 8-23 600 755 900 300 125 179
200 400 335 295 265 - 24 3 - 8-23 780 980 1070 350 207 267
250 450 390 350 320 - 26 4 - 12-23 860 1110 1150 400 279 339
300 500 440 400 368 - 28 4 - 12-23 1010 1310 1300 450 392 492
350 550 500 460 428 - 28 4 - 16-23 1160 1510 1450 500 537 665
400 600 565 515 482 - 30 4 - 16-25 1400 1800 1775 550 680 812
450 650 615 565 532 - 30 4 - 20-25 1500 1950 1875 600 850 982
500 700 670 620 585 - 32 4 - 20-25 1600 2100 1968 700 1100 1345
600 800 780 725 685 - 36 5 - 20-30 1910 2510 2295 700 1700 2180
1.6 50 250 160 125 100 - 16 3 - 4-18 350 400 640 220 34 88
65 265 180 145 120 - 18 3 - 4-18 375 450 670 240 38 92
80 280 195 160 135 - 20 3 - 8-18 433 528 720 280 46 100
100 300 215 180 155 - 20 3 - 8-18 502 620 800 320 70 114
125 325 245 210 185 - 22 3 - 8-18 612 753 905 360 100 164
150 350 280 240 210 - 24 3 - 8-23 676 847 966 360 125 179
200 400 335 295 265 - 26 3 - 12-23 820 1039 1100 400 207 267
250 450 405 355 320 - 30 3 - 12-25 969 1245 1220 450 279 339
300 500 460 410 375 - 30 4 - 12-25 1142 1472 1527 500 392 492
350 550 520 470 435 - 34 4 - 16-25 1280 1450 1665 550 537 665
400 600 580 525 485 - 36 4 - 16-30 1452 1887 1870 600 680 812
450 650 640 585 545 - 40 4 - 20-30 1541 2011 1946 700 850 982
500 700 705 650 608 - 44 4 - 20-34 1676 2181 2190 700 1100 1345
600 800 840 770 718 - 48 5 - 20-41 2000 2600 2510 800 1700 2180
2.5 50 250 160 125 100 - 20 3 - 4-18 350 400 640 220 34 88
65 265 180 145 120 22 3 8-18 375 450 670 240 38 92
80 280 195 160 135 - 22 3 8-18 433 528 720 280 46 100
100 300 230 190 160 - 24 3 - 8-23 502 620 800 320 73 117
125 325 270 220 188 - 28 3 - 8-25 612 753 905 360 105 169
150 350 300 250 218 - 30 3 - 8-25 676 847 966 360 131 185
200 400 360 310 278 - 34 3 - 12-25 820 1039 1100 400 215 280
250 450 425 370 332 - 36 3 - 12-30 969 1245 1220 450 295 350
300 500 485 430 390 - 40 4 - 16-30 1142 1472 1527 500 410 515
350 550 550 490 448 - 44 4 - 16-34 1280 1450 1665 550 560 685
400 600 610 550 505 - 48 4 - 16-34 1452 1887 1870 600 710 842
450 650 660 600 555 - 50 4 20-34 1541 2011 1946 700 900 1052
500 700 730 660 610 - 52 4 - 20-41 1676 2181 2190 700 1200 1445
600 800 840 770 718 - 56 5 - 20-41 2000 2600 2510 800 1700 2180
4.0 50 250 160 125 100 88 20 3 4 4-18 350 400 640 240 34 88
65 280 180 145 120 110 22 3 4 8-18 385 460 670 280 38 92
80 310 195 160 135 121 22 3 4 8-18 443 538 720 320 68 122
100 350 230 190 160 150 24 3 4.5 8-23 512 630 800 360 98 152
125 400 270 220 - 188 176 28 3 4.5 8-25 627 768 905 360 150 204
150 450 300 250 218 204 30 3 4.5 8-25 691 862 966 400 240 300
200 550 375 320 282 260 38 3 4.5 12-30 840 1059 1100 450 320 380
250 650 445 385 345 313 42 3 4.5 12-34 994 1270 1220 500 390 490
300 750 510 450 408 364 46 4 4.5 16-34 1172 .1502 1527 550 600 703
350 850 570 510 465 422 52 4 5 16-34 1300 1480 1665 600 820 928
400 950 655 585 535 474 58 4 5 16-41 1502 1937 1870 700 1250 1382
