CS41H特大排量疏水阀
CS41H特大排量疏水阀

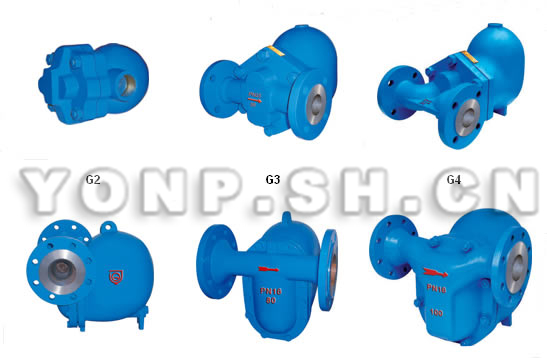

产品介绍
杠杆浮球式蒸汽疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，最小过冷度为0℃，能使加热设备达到最佳工作效率；杠杆浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏；它的最低工作压力0.01Mpa，最大背压率≤85%；内部带有排气装置，"YQ"牌杠杆浮球式蒸汽疏水阀采用最先进的Y系列膜盒元件做为自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座 结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备首选的蒸汽疏水阀。
工作原理
该阀利用双阀孔，使阀蕊在开阀时压力相对减少，从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动，带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下，形成水封，水、汽自然分离，达到无蒸汽泄漏。
主要性能和零部件
型号 规格 外型尺寸表
CS41H特大排量疏水阀外形尺寸图
| 产品型号 | 公称通径DN(mm) | 阀体材料 | 连接方式 | 外形尺寸 | |||
| 法兰长L | 中心高h | 中心宽W | 总高H | ||||
| CS41H-16C-G4 CS41H-25C-G4 （FT44） （GSB4） |
32-50 | WCB | 法兰 | 230 | 110 | 355 | 300 |
| CS41H-16C-G6 CS41H-25C-G6 （GSB6） |
40-100 | WCB | 法兰 | 320 | 240 | 284 | 360 |
| CS41H-16C-G7 CS41H-25C-G7 （GSMK） |
40-100 | WCB | 法兰 | 320 | 168 | 498 | 330 |
| CS41H-16C-G8 CS41H-25C-G8 （GSB8） |
50-100 | WCB | 法兰 | 420 | 330 | 375 | 450 |
| CS41H-16C-G9 CS41H-25C-G9 （GSMS） |
50-100 | WCB | 法兰 | 420 | 255 | 643 | 510 |
| 注：G表示杠杆浮球式 （括号内为国外对应型号） 法兰连接按HG20592-97或HG20615-97标准制造或按用户要求制造 |
|||||||
排量表

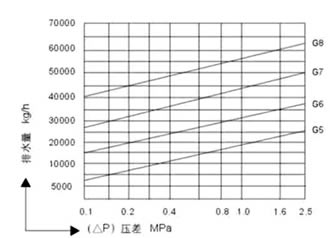

CS41H特大排量疏水阀排量图1

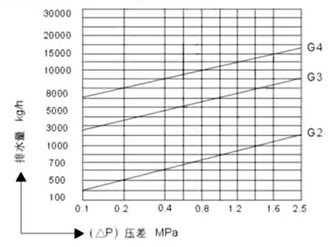

CS41H特大排量疏水阀排量图2
上海永鹏阀门CS41H特大排量疏水阀用户订购提示：
1）、请提供您需订购的疏水阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"CS41H特大排量疏水阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的CS41H特大排量疏水阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：CS41H特大排量疏水阀使用说明书
