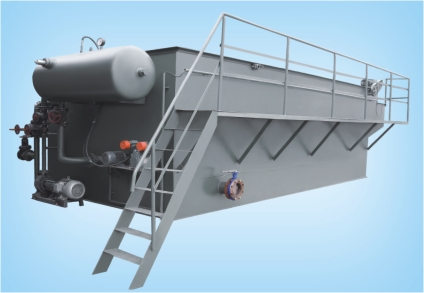

SQF、PQF型树流、平流式气浮装置

应用场合

SQF型竖流式气浮装置主要用于处理量小于50m3/h的 污水处理工程中，去除水中的SS、油类，达到水质净化的目的。其应用工艺基本与CQF型高效浅层气浮装置相同，两者只是处理量大小有所区别。 PQF型为方形池体，一端进水另一端出水，功能同竖流式。采用钢制结构一般运用于处理水量20~100m3/h 污水处理工程，浮渣刮集依靠刮沫机。利用溶气系统向水中溶入大量的空气，形成溶气水，进入待处理水中，减压释放后在水中形成大量的微细气泡。气泡与水中形成大量的微细气泡，气泡与水中的杂质、絮粒相互粘附，形成比重小于水的浮体从而快速浮出水面，经刮渣装置撇除后，完成固、液两相分离，使水质得到净化。

设备特点

1、 占地面积小，单位面积产水量高，渣体含水率低。
2、 空气溶解度大，供气浮用的气泡数量多，直径小，效果好。
3、 经济实用，维护方便。

型号说明

技术参数

参数           型号		SQF-5		SQF-10		SQF-15	SQF-20		SQF-30	SQF-40	SQF-50
处理量（m3/h)		5		1〇		15	2〇		3〇	4〇	5〇
功率 (kw)	空气泵	3		3		4	4		5.5	5.5	5.5
	空压机	0.37		0.37		0.37	0.75		0.75	1.5	1.5
	刮渣机	0.37		0.37		0.37	0.55		0.55	0.75	0.75
池直径D (mm)		1200		1700		2100	2400		2910	3400	3800
H(mm)		2600		2750		3230	3300		3900	4000	4100
H1(mm)		200		250		300	300		350	350	375
H2(mm)		2000		2050		2530	2600		3020	3100	3200
管道 (mm)	DN1	65		80		80	100		100	125	150
	DN2	50		65		65	80		80	100	125
	DN3	80		100		100	125		125	150	200
	DN4	32		40		40	50		50	65	80
	DN5	40		50		50	60		60	80	100
	DN6	65		80		80	100		100	125	125
环境温度		>0°C

上海永鹏SQF、PQF型树流、平流式气浮装置客户订购提示：

1）、请提供您需订购的气浮及污水一体化装置产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称
2）、上海永鹏水泵网为您提供的"永鹏牌"SQF、PQF型树流、平流式气浮装置产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有环保设备相关技术资料仅供输送提升设备用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新SQF、PQF型树流、平流式气浮装置使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：SQF、PQF型树流、平流式气浮装置使用说明书。
