三偏心气动蝶阀

产品特点

本公司最新推出的高性能三偏心蝶阀,阀体部分采用三偏心结构,阀板与密封机构设计独特,具有优良的切断性能和耐久性能,同时兼备切断、调节双重功能。其体积小、重量轻、经济实用、易于维护,广泛适用于冶金、化工、石油、热力、能源、轻工等领域。具有以下优点:
1 、体积小、重量轻、具有优良的切断性能。
2 、蝶板密封面设计成相对蝶板轴心为一斜截圆锥面,使得蝶板密封面与阀座密封面有一定的接触角,这个接触角均匀地围绕其圆周面相等于一个细长的楔形,并且蝶板圆周纵向处的密封线呈一准椭圆形曲线,两者同时起着密封的补偿作用。
3 、蝶板密封面在关闭状态下,受力均匀,承压能力高;蝶板在开启过程中,密封面各点同时完成脱离阀座密封面的动作,无挤卡现象,基本无摩擦,开启力矩极小。因此,成本低,密封性能好,寿命长。
4 、各种密封结构供选择,保证使用寿命及可靠性。蝶阀密封圈有整体式软密封(PTFE , C-TFE , G-TFE )、硬化金属片式、整体式+硬质合金,适用于各种工况。
5 、能实现双向密封功能,既可以调节,又具有切断功能。
6 、执行机构低摩擦力、工作效率高、推力大、安全性好。
7 、执行机构灵巧型、组合型(手动机构)的设计,可保证各方向的随意安装以及灵活控制。
8 、简捷醒目、可靠一体化的行程指示及限位开关和电磁阀的组合安装、无外接管路、减少泄漏点。
9、多种执行机构形式供选择、满足不同用户要求。
10 、装配维修方便,具有优越的性能价格比.

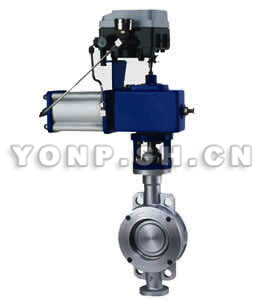

产品简图

三偏心气动蝶阀
三偏心气动蝶阀

技术参数和性能指标

公称压力:PN1.0、1.6、2.5MPa
公称通径:DN50~1200mm
工作温度:硬密封:-40~300℃ 软密封:-40~180℃
气源压力:0.5~0.7Mpa
阀座形式:不锈钢可动硬密封、PTFE软密封。
气动执行器:ZHQ系列单活塞执行器。
主要材质:
阀体 (1)WCB (2)304 (3)316 (4)316L
阀芯 (1)304 (2)316 (3)316L

三偏心气动蝶阀用户订购提示:

1)、请提供您需订购的调节阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、三偏心气动蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供调节阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的三偏心气动蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:三偏心气动蝶阀使用说明书
