G6B/K41J国标气动衬氟隔膜阀

G6B/K41J-6型 气动衬氟隔膜阀
G6B/K41J-6型 气动衬氟隔膜阀

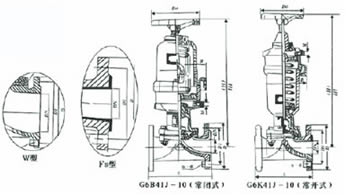

G6B/K41J-6型 气动衬氟隔膜阀外形尺寸图
G6B/K41J-6型 气动衬氟隔膜阀外形尺寸图

1、设计与制造:GB12239或BS5156 2、结构长度按:GB12221或BS51563、法兰连接尺寸:GB4216.4或BS4504 4、试验与检验按:GB/T13927或BS5156

主要零件的材料

零件名称 阀 体 阀瓣、阀盖 气缸、气缸盖 螺杆、阀杆、活塞 隔膜
材料 HT200衬氟塑料、衬橡胶 HT200 HT200 35 氟丁桷胶、氟塑料

主要外形尺寸和连接尺寸

型 号 公称通径 DN(mm) 尺 寸(mm) 气 动 装 置(mm) 质量
L D1 D n-d H1 Do 耗气量cm3 气源压力MPa (㎏)
G6B41 W/J/FS-6 25 145 85 115 4-13.5 296 120 2.395×102 0.4 8
32 160 100 140 4-17.5 398 140 6.082×102 0.4 15
40 180 110 150 4-17.5 406 140 6.082×102 0.4 17
50 210 125 165 4-17.5 464 160 1.235×103 0.4~0.5 26
65 250 145 180 4-17.5 - 160 3.725×103 0.4~0.5 32
80 300 160 200 4-17.5 645 200 3.725×103 0.4~0.5 56
100 350 180 220 8-17.5 665 240 9.458×103 0.4~0.5 100
125 400 210 250 8-17.5 832 320 1.409×104 0.4~0.5 170
150 460 240 285 8-22 933 320 2.868×104 0.5 232
G6B41W/J/FS-4 200 570 295 340 8-22 1275 400 4.619×104 0.5 386
型 号 公称通径 DN(mm) 尺寸 (mm) 气 动 装 置(mm) 质量
L D1 D n-d H1 Do 耗气量cm3 气源压力MPa (㎏)
G6K41 W/J/FS-6 25 145 85 115 4-13.5 306 120 2.395×102 0.4 7.5
32 160 100 140 4-17.5 - 140 6.082×102 0.4 14.3
40 180 110 150 4-17.5 415 140 6.082×102 0.4 16.5
50 210 125 165 4-17.5 458 160 1.235×103 0.4~0.5 24
65 250 145 180 4-17.5 - 160 3.725×103 0.4~0.5 30
80 300 160 200 4-17.5 642 200 3.725×103 0.4~0.5 51
100 350 180 220 8-17.5 710 240 9.458×103 0.4~0.5 92
125 400 210 250 8-17.5 804 320 1.409×104 0.4~0.5 148
150 460 240 285 8-22 920 320 2.868×104 0.5 200
G6K41W/J/FS-4 200 570 295 340 8-22 1145 400 4.619×104 0.5 275

注:1、气动衬氟隔膜阀尚可装反馈信号。限位器或定位器,以适应自控,程控或调节试题的需要。2、气动衬氟隔膜阀的反馈信号采用无触点传感技术。 3、气动衬氟隔膜阀采用气缸活塞式。 4、当气源发生故障时,可操作手轮使阀门开启。

G6B/K41J国标气动衬氟隔膜阀用户订购提示:

1)、请提供您需订购的隔膜阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、G6B/K41J国标气动衬氟隔膜阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供隔膜阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的G6B/K41J国标气动衬氟隔膜阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:G6B/K41J国标气动衬氟隔膜阀使用说明书
