YT11H膜片式高灵敏度减压阀

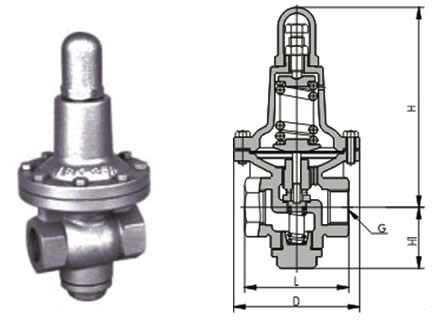

YT11H膜片式高灵敏度减压阀外形尺寸图
YT11H膜片式高灵敏度减压阀外形尺寸图

结构特点和用途

本系列减压阀是参考国外同类产品研制开发的,属于直接作用膜片式弹簧减压阀,其突出特点是大大加大了膜片工作面积,因此,和同类减压阀相比,膜片对下游压力变化的传感特别明显,下游压力的微小变化(例如0.01MPa)都将引起膜片和阀芯明显的调节动作,从而大大提高了稳压功能。
本系列的产品特别适用于进口压力变化大,出口流量变化大,需要出口压力较好稳定的管路。

主要技术参数和性能指标

公称压力(Mpa) 1.6
壳体试验压力(Mpa)* 2.4
密封试验压力(Mpa) 1.6
最高进口压力(Mpa) 1.6
出口压力范围(Mpa) 0.03-1.0
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
渗漏量 GB12245-1989

主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
膜片 1Cr18Ni9Ti
调节弹簧 60Si2Mn

流量系数(Cv)

DN 15(1/2") 20(3/4") 25(1") 32(1-1/4") 40(1-1/2") 50(2")
Cv 1.2 2.2 4 7 12 19

连接尺寸

DN G L H1 H D
15(1/2") Rc1/2" 95 55 170 100
20(3/4") Rc3-4" 95 55 170 100
25(1") Rc1" 100 60 190 120
32(1-1/4") Rc1-1/4" 165 75 220 150
40(1-1/2") Rc1-1/2" 190 90 250 180
50(2") RG2" 200 110 300 220

永鹏阀门YT11H膜片式高灵敏度减压阀用户订购提示:

1)、请提供您需订购的减压阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、永鹏阀门网为您提供的"永鹏牌"YT11H膜片式高灵敏度减压阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供减压阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的YT11H膜片式高灵敏度减压阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:YT11H膜片式高灵敏度减压阀使用说明书
