ZYH673气动美标刀形闸阀

产品特点

ZYH673H(X、F)-2.5、6、10、16系列气动美标刀形闸阀是上海永鹏生产的系列控制阀门之一。气动刀型闸阀在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点,不断提高产品的科技含量,从一些技术细节着 手,完善了阀门的综合性能。气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据 实际需要进行选择。 ZYH673H(X、F)系列气动刀型闸阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、 造纸等领域,是一种理想的密封阀门。气动刀型闸阀特别适合于造纸行业在管道上作调节和节流使用。

气电控制功能说明

1、采用双电控三位五通电磁阀控制气动刀型闸阀气缸,采用三位开关,可控制闸阀在上限位、下限位及任意位置停留。
2、闸阀在上限位、下限位置停留时,上限位及下限位置的限位开关,发出一组常开或常闭的独立信号触点。可作为状态指示用。
3、闸阀在上限位下限位置停留时,上限位及下限位置的限位开关,自动切断电磁阀相应控制线圈的电源。这样闸阀在上限位 及下限位置长期停留时,电磁阀的电控线圈不通电,可避免电磁线圈发热提高电磁阀使用寿命,大大地提高了可靠性。
4、闸阀在上限位及下限位置长期停留时;气源被切断不耗气,但锁定阀门气缸的气压仍保持在气缸中,能保证可靠停位。
5、在气缸开关过程中,切断控制电源,则气缸进出气也同时被切断,锁定阀门气缸的气压仍保持在气缸中,如气缸活塞、电磁阀及接头无泄漏,则闸阀可在任意位置长期停留。

气动美标刀形闸阀阀主要有左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成,阀门启闭靠气缸动作来完成。
气动刀型闸阀结构特点:
1、采用对夹式结构,体积小,重量轻。
2、完全敞开的通道,可以防止介质在阀内沉积。
3、新研制的U型封圈,可以保证阀门的良好密封性。
4、闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
5、流阻小。
6、安装维修方便

产品简图

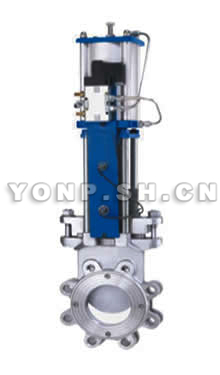

ZYH673气动刀型闸阀
ZYH673气动刀型闸阀
ZYH673气动刀型闸阀结构图
ZYH673气动刀型闸阀结构图

主要零件材料

序号 零件名称 材料 序号 零件名称 材料 备注
1 阀体 HT250 5 支架   注1:橡胶的牌号取决于介质和温度。
2:闸板材质取决于介质成分。
2 密封圈 橡胶(注1) 6 阀杆
3 闸板 不锈钢(注2) 7 螺母 ZHMn58-2-2
4 密封条 聚四氟乙烯 8 手轮 QT40-17

选配驱动装置型号配置表

1、气缸是以压缩空气为介质,将其能量转换成机械能,实现直线运动的装置,是广泛应用于各种气动系统的执行元件,是实现工业自动化的基础元件。

阀门通径DN 气缸规格(缸径×行程) 阀门通径DN 气缸规格(缸径行程)
50 Φ65×50 200 Φ160×200
65 Φ65×65 250 Φ200×250
80 Φ80×80 300 Φ200×250
100 Φ100×100 350 Φ220×350
125 Φ125×125 400 Φ250×400
150 Φ125×150

2、技术参数

气缸内径(mm) Φ40 Φ50 Φ63 Φ80 Φ100 Φ125 Φ160 Φ200 Φ250
理论活塞作用力(N)(以工作压力为0.4MPa时为准 推力 490 760 1215 1960 3077 4800 7869 12308 19227
拉力 410 680 1030 1770 2675 4400 7379 10035 18463
工作介质 经净化含油雾压缩空气
工作压力(MPa) 0.15-1
环境温度(℃) -10-+80
相对湿度 95
活塞运动速度(mm/g) 50-500
耐久性(KM) 600

3、气缸行程选用范围

气缸内径 Φ40 Φ50 Φ63 Φ80 Φ100 Φ125 Φ160 Φ200 Φ250
行程选用范围 400 500 800 800 1500 1500 2000 2000 2500

4、气缸正确使用注意事项:
(1)负载运动方向必须与活塞杆的运动方向一致,以免活塞杆产生扭曲现象。
(2)使用过滤器,减压器,润滑器组合(F-R-E组合)以调整空气品质,增长使用寿命。
(3)选用出力比实际负载大的气缸,以免气压不足时发生危险。
(4)注意使用环境温度,气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。
(5)有腐蚀气体环境,气缸内活塞及密封部分的材料,一般采用PTFE。 每1mm行程所需空气消费量

缸径 空气压力kg/cm2
  1 2 3 4 5 6 7 8 9
12 0.445 0.665 0.885 1.104 1.324 1.543 1.763
16 0.792 1.182 1.573 1.963 2.352 2.743 3.133
20 1.24 1.86 2.45 3.07 3.68 4.29 4.90 5.51 6.13
25 1.94 2.89 3.83 4.79 5.75 6.71 7.67 8.61 9.57
30 2.78 4.15 5.53 6.90 8.27 9.64 11.02 12.39 13.76
32 3.18 4.73 6.28 7.85 9.41 10.98 12.55 14.10 15.66
40 4.95 7.40 9.83 12.26 14.69 17.16 19.60 22.04 24.47
50 7.73 11.55 15.35 19.15 22.95 26.80 30.63 34.42 38.24
63 12.27 18.34 24.37 30.41 63.44 42.55 48.62 54.55 60.71
80 19.78 29.57 29.30 49.03 58.76 68.61 78.40 88.13 97.85
100 30.9 46.2 61.4 76.6 91.8 107.2 122.5 137.7 152.9
125 48.3 72.2 96.0 119.7 143.5 167.5 191.4 215.2 238.9
150 69.5 103.9 138.2 172.5 206.9 241.2 275.5 309.8 344.1
160 79.1 118.3 157.2 196.1 235.0 274.4 313.6 352.6 391.5
180 100.0 149.7 199.0 248.2 297.5 347.4 369.9 446.2 495.4
200 123.6 184.8 245.6 306.4 367.2 428.8 490.0 550.8 611.6

外型及连接尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 50 90 110 335 4-M12 1.0 250 70 320 350 900 12-M20
65 50 110 130 363 4-M12 300 80 368 400 1120 12-M20
80 50 125 150 395 4-M16 350 90 428 460 1260 16-M20
100 50 145 170 465 4-M16 400 100 482 515 1450 16-M22
125 50 175 200 530 8-M16 450 120 532 565 1600 20-M22
150 60 200 225 630 8-M16 500 130 585 620 1800 20-M22
200 60 255 280 750 8-M16 600 140 685 725 2300 20-M27
250 70 310 335 900 12-M16 1.6 50 65 100 125 335 4-M16
300 80 362 395 1120 12-M20 65 65 120 145 363 4-M16
350 90 412 445 1260 12-M20 80 70 135 160 395 8-M16
400 100 462 495 1450 16-M20 100 70 155 180 480 8-M16
450 120 518 550 1600 16-M20 125 70 185 210 540 8-M16
500 130 568 600 1800 16-M20 150 80 210 240 645 8-M20
600 140 670 705 2300 20-M22 200 80 265 295 770 12-M20
1.0 50 50 100 125 335 4-M16 250 94 320 355 920 12-M22
65 50 120 145 363 4-M16 300 98 375 410 1150 12-M22
80 50 135 160 395 4-M16 350 100 435 470 130 16-M22
100 50 155 180 465 8-M16 400 110 485 525 1500 16-M27
125 50 185 210 530 8-M16 450 120 545 585 1650 20-M27
150 60 210 240 630 8-M20 500 130 608 650 1850 20-M30
200 60 265 295 750 8-M20 600 140 718 770 2360 20-M36

订货须知

1、产品型号与名称 2、公称通径 3、阀体材质 4、公称压力
5、控制要求 6、电磁阀电压 7、其它特殊要求

上海永鹏阀门ZYH673气动美标刀形闸阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"ZYH673气动刀型闸阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的ZYH673气动刀型闸阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ZYH673气动刀型闸阀使用说明书
