CV3000-HLS小口径单座流量调节阀

结构特点和应用范围:

CV3000-HLS小口径单座流量调节阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC543-1-1976标准。调 节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
本产品符合GB/T4213-92。

产品简图

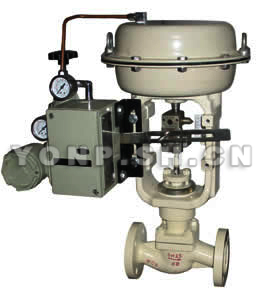

CV3000-HLS小口径单座流量调节阀
CV3000-HLS小口径单座流量调节阀

技术参数和性能指标

阀体

阀体型式直通单座铸造球形阀
公称通径20、25mm
公称压力
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
连接型式
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接 嵌接焊SW
阀体材料铸钢(ZG230-450) 铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上 阀 盖
常温型(P)-17~+230℃
伸长Ⅰ型(EⅠ)-45~-17℃ +230~+566℃
伸长Ⅱ型(EⅡ)-100~-45℃
伸长Ⅲ型(EⅢ)-196~-100℃
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

注:工作温度不准超过各种材料的允许范围

阀内组件

阀芯型式单座柱塞型阀芯
组件材料
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

机构型式ZHA(B)多弹簧薄膜执行机构
膜片材料丁睛橡胶夹尼龙布
弹簧范围20~100、80~240kPa
供气压力140~400kPa
气源接口Rc 1/4
环境温度-30~+70℃

作用型式

气—关式或气—开式

附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

泄漏量
金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976Ⅳ级
软阀座:小于阀额定容量的10-7,符合ANSI B16.104-1976Ⅵ级
回差
带定位器:小于全行程的1%
不带定位器:小于全行程的3%
基本误差
带定位器:小于全行程的±1%
不带定位器:小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料时

可调范围

50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)

CV3000-HLS小口径单座流量调节阀用户订购提示:

1)、请提供您需订购的调节阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、CV3000-HLS小口径单座流量调节阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供调节阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的CV3000-HLS小口径单座流量调节阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:CV3000-HLS小口径单座流量调节阀使用说明书
