您现在位于:首页 >> 料浆泵 >> ZHJ型料(渣)浆泵

ZHJ型料(渣)浆泵

ZHJ型料(渣)浆泵系列在借鉴发达国家先进经验的基础上,自行设计和研制的新型离心式杂质泵。其水力性能按中国电子工程设计总院等设计单位提供的工艺要求而设计;水力效率结构上达到和超过国内外九十年代同类产品水平。过流部分均采用优质耐腐、耐磨的橡胶或硬金属合金材料衬里泵壳、泵盖均采用衬里结构并且泵壳由分半制造而成;填料密封形式与付叶轮动力密封(附停车密封)形式互为通用;整机安装尺寸与国内外同类产品相同。本泵除广泛用于彩色显象管玻壳生产过程中的料浆输送外,还可以用于冶金、石油化工、矿山、煤炭、建材、轻工、造纸、电镀电解、三废处理等行业输送既含有颗粒又具有腐蚀性的料(渣)浆输送。

ZHJ型料(渣)浆泵
ZHJ型料(渣)浆泵

型号说明

ZHJ型料(渣)浆泵型号说明图
ZHJ型料(渣)浆泵型号说明图

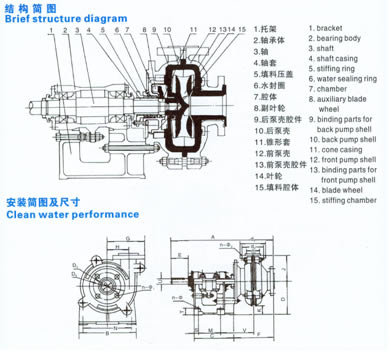

结构及安装简图

ZHJ型料(渣)浆泵结构及安装简图
ZHJ型料(渣)浆泵结构及安装简图

性能参数

型号Model 清水性能Cleanwaterpertormance 允许配用最大功率(KW)maximumpowerpermissible
流量QCapacity 扬程HeadH(m) 转速Speedn(r/min) 最高效率%TiptopEfficiency 汽蚀余量(NPSH)r(m)
(m3/h) (L/S)
25ZHJ 14~30 4~8.3 9.2~54 1400~3400 47 2~3 15
50ZHJ 34~74 9.5~21 15~40 1300~2100 69 2~3 30
80ZHJ 64~141 17.8~39.2 9.2~48.5 800~1850 65 2~3 30~60
100ZHJ 144~324 40~90 12~45 800~1350 65 2~3 60~120
型号Model A B C D U E F G H J K M N
25ZHJ 583 295 248 197 28 79 206 181 98 171 46 143 254
50ZHJ 768 406 311 254 42 121 297 238 138 210 71 175 356
  843 406 311 254 42 121         24 175 356
80ZHJ 943 492 364 330 60 164 352 292 149 262 100 213 432
100ZHJ 1021 492 364 330 64 164 421 406 229 338 11 213 432

型号Model V T S n-Φ D0 D1 D2 n-Φ1 d0 d1 d2 n-Φ2 重量Weiaht
25ZHJ 181 38 24 4-Φ14 152 38 114 4-Φ16 165 25 127 4-Φ16 91kg
50ZHJ 233 48 32 4-Φ19 216 76 178 4-Φ19 184 51 146 4-Φ19 191kg
  270 48 32                   263kg
80ZHJ 279 64 38 4-Φ19 279 102 235 4-Φ22 229 76 191 4-Φ22 290kg
100ZHJ 318 64 38 4-Φ22 337 152 292 4-Φ22 279 102 235 4-Φ22 500kg
型号 流量Capacity(L/s) 扬程HeadH(m) 转速Speedn(r/min) 轴功率ShaftPowerN(kw) 效率Efficiencyn(%) 汽蚀余量(NPSH)c(m)
25ZHJ 2。79 39,31 2900 3.94 27.38 2.06
3.61 29.23 4.19 33.25
4。43 38.74 4.5 37.38
50ZHJ 10,97 19.07 1450 3.54 57.92 2.37
12,47 18.69 3.81 59.91
14.16 18.36 4.11 63.37
80ZHJ 17.71 30.74 1460 10.54 50.67 2.32
22。22 30.2 12.03 54.72
25.12 30.06 12.85 57.65
80ZHJ 42。71 22.89 1000 17.15 48.56 3.32
43.06 22.2 18.03 52.2
54.78 22.01 20.67 58.37

ZHJ型料(渣)浆泵客户订购提示:

1)、请提供您需订购的料浆泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、ZHJ型料(渣)浆泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供料浆泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新ZHJ型料(渣)浆泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:ZHJ型料(渣)浆泵使用说明书。
