GNF型不锈钢单螺杆泵

GNF型不锈钢单螺杆泵(简称:GNF单螺杆泵)属容积式浓浆泵。是一种新型的输送液体的机械,具有结构简单,工作安全可靠,适用维修方便,初夜连续均匀,压力稳定等优点。接触物料的金属零件,均选用优质不锈耐酸刚制作、衬套采用无毒无味的橡胶,工作温度可达120°C。因而它具有防腐、耐酸、耐油等优点,最适于输送各种粘度的食品浆料。它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)其工作原理是当电机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室,螺杆每转一周,密封腔中的液体向前推进一个螺距,随着螺杆的连续转动,液体以螺旋形式的方式从一个密封腔压向另一个密封腔,最后挤出泵体。
GNF单螺杆泵适用于化工、石油和污水处理等生产过程种,可用于输送粘度1-1000000厘泊,不含有固体颗粒或胶块的溶液、浆、悬浮液、胶液等。

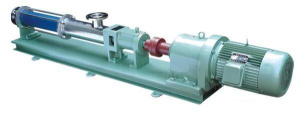

GNF型不锈钢单螺杆泵
GNF型不锈钢单螺杆泵

GNF单螺杆泵型号意义说明

例:GNF29*4
   G:表示单螺杆泵
   N:表示一般结构
   F:表示螺杆及过流部分的零件用不锈钢制成,
   橡胶衬套由耐腐无毒无味的胶料制作。
   29:表示螺杆的直径为29毫米。
   4:表示螺杆的螺距数为4
GNF24*4 GNF40*2 GNF64*4

GNF单螺杆泵性能参数

泵的型号
Model
流量Q
Capacity
扬程H
(m)
head
转速
N
r/min
speed
功率N(千瓦)
Power
效率
N
(%)
efficiency
允许吸上真空高度(m)
Vacuum
high
进出口直径
D
(mm)
Entrance diameter
配套电机型号
Motor
M3/h L/S 轴功率
Shaft power
电机功率
Motor power
GNF29×4 1.5 0.42 ≥45 960 0.98 1.5 42 5 32 Y100L-6
GNF40×2 8 2.2 ≥45 960 2.18 3 50 5 50 Y132S-6
GNF64×4 20 5.6 ≥45 960 6.66 11 50 5 100 Y160L-6

GNF型不锈钢单螺杆泵客户订购提示:

1)、请提供您需订购的螺杆泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、GNF型不锈钢单螺杆泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供螺杆泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新GNF型不锈钢单螺杆泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:GNF型不锈钢单螺杆泵使用说明书。
