J44W黄铜角式截止阀

黄铜角式截止阀
黄铜角式截止阀

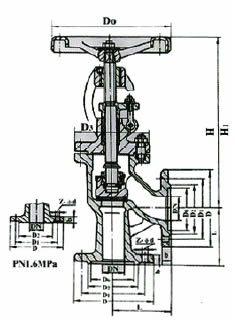

黄铜角式截止阀外形尺寸图
黄铜角式截止阀外形尺寸图

主要性能规范


型号
公称压力PN(MPa) 试验压力PS(MPa) 工作温
度℃
工作压力PN(MPa) 适用介质
壳体 密封
J44W-16T 1.6 1.6 2.4 ≤120 1.6 水、蒸汽、油
J44W-40T 4.0 4.0 6.0 ≤120 4.0

主要零部件材料


零件名称
阀体、阀盖 阀 杆 阀杆螺母 填 料
J44W-16T 不锈钢 青铜 夹铜丝石墨
石棉盘根
J44W-40T 铬钢

主要连接尺寸及质量


型号
公称通径
DN(㎜)
尺寸㎜ 重量
(㎏)
L D D1 D2 D6 b Z-фd D3 H H1 Do
J44W-16T 50 115 165 125 99 - 20 4-ф18 - 350 380 240 21.5
80 155 200 160 132 - 20 8-ф18 - 412 444 280 32
J44W-40T 32   135 100 78 66 18 4-ф18 120 280 308 160 11.5
40   140 110 85 76 18 4-ф18 135 330 354 200 15.5
115   160 125 100 88 20 4-ф18 150 350 380 240 21.5

J44W黄铜角式截止阀用户订购提示:

1)、请提供您需订购的截止阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、J44W黄铜角式截止阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供截止阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的J44W黄铜角式截止阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:J44W黄铜角式截止阀使用说明书
