当前位置: 首页 >>化工泵 >>FSB型氟塑料合金离心泵

FSB型氟塑料合金离心泵

FSB型氟塑料合金离心泵(简称:FSB氟塑料合金泵),选用当今世界优秀的耐腐蚀材料:氟塑料合金。我单位选用该材料生产的FSB-L、FSB-D系列FSB氟塑料合金泵,具有特强的耐腐蚀性能,且机械强度高,不老化,无毒素分解,可输送任意浓度的酸、碱液、氧化剂及其它腐蚀性介质。广泛适用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食品等行业。的化工原料的管道输送中。 FSB氟塑料合金泵采用特种泵工艺加工制造。适合于在-85°C~200°C条件下,长期输送任意浓度的任意介质酸、氧化剂及腐蚀性介质。广泛应用于化工、石油、制药、农药、燃料、油漆、冶炼、造纸、电镀、电力、食品等行业。过流部分全部采用氟合金(聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方)模压、加工而成,具有较强的耐腐蚀性、机械强度高、不老化、无毒素分解等优点。FSB氟塑料合金泵再生产、制造及验收规范,严格执行了有关标准规定,并台台检测,备案待查。其机械密封由英国格兰公司与国内联合制造,性能十分可靠,维修方便,节约能源,事杜绝跑、冒、滴、漏建设文明工厂的理想防腐输送设备。

FSB型氟塑料合金离心泵
FSB型氟塑料合金离心泵

结构说明

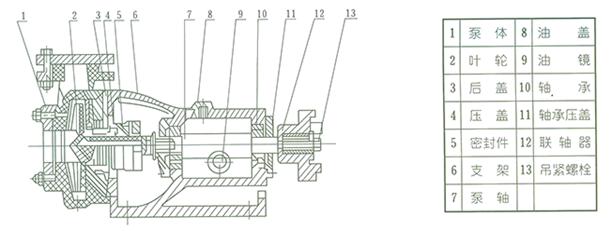

FSB氟塑料合金泵结构说明
FSB氟塑料合金泵结构说明

FSB型氟塑料合金泵由泵体、叶轮、后盖、密封件、支架、泵轴、轴承、联轴器、吊紧螺栓、螺母、底板组成。
1、 泵体:左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。
2、 后盖右边一侧内埋一只不锈钢(1Cr18Ni9Ti)模压塑料合金而成。
3、 叶轮:采用接轴连接方法,金属轴为优质钢精加工后外包塑料合金模压而成,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质浸湿部分为塑料合金。
4、 机械密封:采用WB2型、ST型不用冷却水可调式端面密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。

性能参数表

规格型号 流量 m3/h 扬程 m 口径 配用电机KW 转速 r/min 吸上高度m 效率 %
吸入mm 吐出mm
25FSB-10 1.5 10 25 20 1.5 2900 6 29
25FSB-18 3.6 18 25 20 2.2 2900 6 27
40FSB-15 5 15 40 32 3 2900 6 40
40FSB-20 10 20 40 32 4 2900 6 42
40FSB-30 10 30 40 32 4 2900 6 38
40FSB-40 10 40 40 32 5.5 2900 5.5 35
40FSB-50 10 50 40 32 7.5 2900 5 33
50FSB-20 15 20 50 40 4 2900 6 51
50FSB-25 15 25 50 40 4 2900 6 49
50FSB-30 15 30 50 40 4 2900 6 44.5
50FSB-40 15 40 50 32 5.5-7.5 2900 5.5 35
50FSB-50 15 50 50 32 7.5-11 2900 5.5 33
50FSB-63 15 63 50 32 11 2900 5.5 30
65FSB-32 29 32 65 50 5.5 2900 6 57
65FSB-40 29 40 65 40 11 2900 5.5 53
65FSB-50 29 50 65 40 15 2900 5.5 46
65FSB-64 29 64 65 50 15-18.5 2900 5.5 44
80FSB-20 50 20 80 65 5.5 2900 6 69
80FSB-30 50 30 80 65 7.5 2900 5.5 64
80FSB-34 50 34 80 65 11 2900 5.5 64
80FSB-40 50 40 80 50 11-15 2900 5.5 60
80FSB-50 50 50 80 50 15-18.5 2900 6 53
80FSB-55 50 55 80 50 15-18.5 2900 5.5 47
80FSB-80 50 80 80 50 30-37 2900 5.5 36
100FSB-32 100 32 100 80 18.5-22 2900 5.5 70
100FSB-40 100 40 100 80 18.5-22 2900 5.5 70
100FSB-50 100 50 100 65 22-30 2900 5.5 62

安装示意图

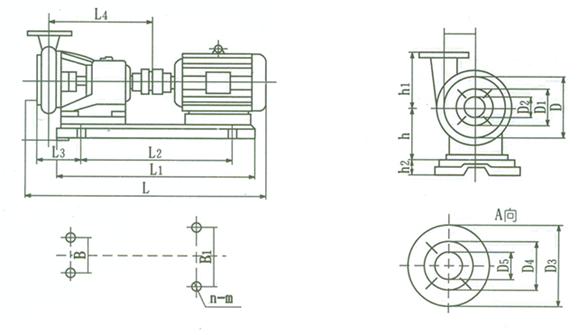

FSB氟塑料合金泵安装示意图
FSB氟塑料合金泵安装示意图

安装尺寸表

规格型号 L L1 L2 L3 L4 D D1 D2 D3 D4 D5 B B1 d h h1 h2 n-m
25FSB-10 940 730 455 130 380 100 75 25 110 90 20 250 310 65 112 130 78 4-ф18
25FSB-18 940 730 455 130 380 100 75 25 110 90 20 250 310 65 112 130 78 4-ф18
40FSB-15 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-ф18
40FSB-20 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-ф18
40FSB-30 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-ф18
40FSB-40 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-ф18
50FSB-20 940 730 455 130 400 130 100 50 130 100 32 250 310 80 112 130 78 4-ф18
50FSB-25 940 730 455 130 400 130 100 50 130 100 40 250 310 80 112 130 78 4-ф18
50FSB-30 940 730 455 130 400 130 100 50 130 100 40 250 310 80 112 130 78 4-ф18
50FSB-40 1045 830 560 130 400 130 100 50 130 100 40 250 375 80 112 130 78 4-ф18
50FSB-50 1045 830 560 130 400 130 100 50 130 100 40 250 375 80 112 130 78 4-ф18
65FSB-32 1045 830 560 240 410 185 135 65 160 135 50 250 375 95 132 150 65 4-ф18
65FSB-40 1045 830 560 240 410 185 135 65 160 135 50 250 375 100 132 185 65 4-ф18
65FSB-50 1045 830 560 240 410 185 150 65 160 135 50 250 375 100 132 185 65 4-ф18
80FSB-20 1045 830 560 240 410 185 150 80 160 135 65 250 375 95 132 150 65 4-ф18
80FSB-30 1045 830 560 240 410 185 150 80 160 135 65 250 375 95 132 150 65 4-ф18
80FSB-34 1045 830 560 240 410 185 150 80 160 135 65 250 375 95 132 150 65 4-ф18
80FSB-40 1045 830 560 240 410 185 150 80 160 135 65 250 375 100 132 185 65 4-ф18
80FSB-50 1045 830 560 240 410 185 150 80 160 135 50 250 375 100 132 185 65 4-ф18
80FSB-55 1310 970 610 245 500 185 150 80 160 135 65 330 430 110 160 205 100 4-ф18
80FSB-80 1310 970 640 245 500 185 150 80 160 135 65 330 430 135 160 205 100 4-ф18
100FSB-32 1330 970 640 245 500 185 150 100 160 135 65 330 430 110 160 205 120 4-ф18
100FSB-50 1360 970 640 245 500 185 150 100 160 135 65 300 430 110 160 205 160 4-ф18

安装示意图

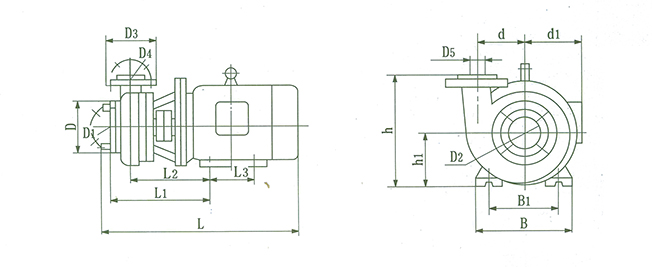

FSB-D短支架式氟塑料合金泵安装示意图
FSB-D短支架式氟塑料合金泵安装示意图

安装尺寸表

规格型号 L L1 L2 L3 D D1 D2 D3 D4 D5 B B1 d d1 h h1 地脚螺栓
25FSB-10D 470 220 185 125 100 75 25 110 90 20 180 140 65 155 210 90 4-ф10
25FSB-18D 470 220 185 125 100 75 25 110 90 20 180 140 65 155 210 90 4-ф10
40FSB-15D 540 245 200 125 130 100 40 130 100 32 205 160 80 180 240 100 4-ф12
40FSB-20D 540 245 200 140 130 100 40 130 100 32 205 160 80 180 240 100 4-ф12
40FSB-30D 540 245 200 140 130 100 40 130 100 32 205 160 80 180 240 100 4-ф12
50FSB-20D 540 245 200 140 130 100 50 130 100 40 205 160 80 180 240 100 4-ф12
50FSB-25D 540 245 200 140 130 100 50 130 100 40 205 160 80 180 240 100 4-ф12
50FSB-30D 540 245 200 140 130 100 50 130 100 40 240 190 80 180 240 100 4-ф12
65FSB-32D 720 345 276 140 185 150 65 185 135 50 280 216 95 210 282 100 4-ф12
80FSB-20D 720 345 276 140 185 150 80 185 135 65 280 216 95 210 282 132 4-ф12
80FSB-30D 720 345 276 140 185 150 80 185 135 65 280 216 95 210 282 132 4-ф12

上海永鹏水泵FSB型氟塑料合金离心泵客户订购提示:

1)、请提供您需订购的化工泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、上海永鹏水泵网为您提供的"永鹏牌"FSB型氟塑料合金离心泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供化工泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新FSB型氟塑料合金离心泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:FSB型氟塑料合金离心泵使用说明书。
