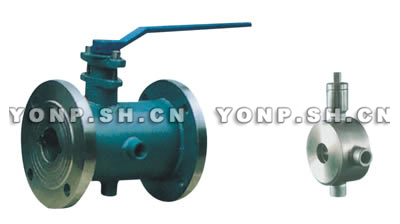

BQ41/BQ71法兰连接保温球阀(特种球阀)

产品特点

该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏,密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

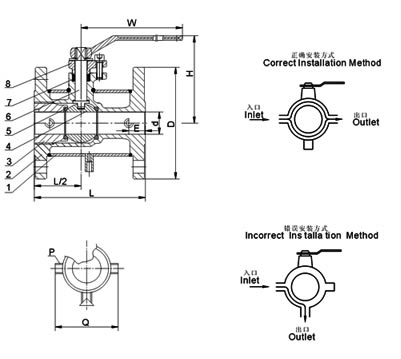

结构

技术规范

设计标准 Design Standard	ASME B 16.34 GB/T 12224
结构长度 Structure length	ASME B 16.10 GB/T 12221
连接法兰 Connecting flange	ASME B 16.5 JB/T 79
驱动方式 Driving manner	手动、电动、气动 Manual,Moton driving,Pneumatil
试验和检验 Test & Inspection	JB/T9092 API 598
适用介质 Applicable medium	重油、胶类等易凝固介质 Heavy oil,glue and other easy-clotting medium

主要零件材质表

序号	零件名称 Accessory name	材 质 Material
		GB	ASTM
1	夹套 Jacket	25	A105
2	阀座 Seat	WCB	A216-WCB
3	阀体 Body	25	A105
4	密封圈 SealingRing	PTFE、对位聚苯 PTFE、Counterpoint polypheny1
5	球体 Ball
6	阀杆 Stem	1Cr13	A247-410
7	填料 Stuffing	柔性石墨 Graphite
8	填料压盖 Gland	WCB	A216-WCB

主要外型及连接尺寸表

公称通径 (DN)		b	L	D		E	Q	H	W	管螺纹 Pipe thread
(mm)	(in)			(mm)	(in)					P
20	3/4"	19	117	40	11/2"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	11/2"	38	165	65	21/2"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	1000	G3/4"
200	8"	203	330	300	12"	100	492	410	1300	G3/4"
备 注Remarks		法兰尺寸请按对应的通径参阅样本《主要外型及连接尺寸表》 Flange dimension refer to the sample book of form of Main Types andConnecting Dimension, according to the corresponding diameter

上海永鹏阀门BQ41/BQ71法兰连接保温球阀(特种球阀)用户订购提示：

1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"BQ41/BQ71法兰连接保温球阀(特种球阀)产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的BQ41/BQ71法兰连接保温球阀(特种球阀)使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：BQ41/BQ71法兰连接保温球阀(特种球阀)使用说明书
