YG型管道过滤器

YG型管道过滤器
YG型管道过滤器

用途

YG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。

特点

通流快速,故压力损失小,抗污性强,排渣方便。有锥管螺纹承插焊式、法兰式。

主要性能规范

公称压力 PN(MPa) 工作温度℃ 滤网目数 适用介质
2.0 150LB 300 20~150 蒸汽、空气 、水、油
5.0 300LB 425 20~150

主要零部件材料表

零件名称 材料
阀体 碳钢、不锈钢
滤网盖 碳钢、不锈钢
滤芯网 不锈钢
垫片 柔性石墨

连接尺寸

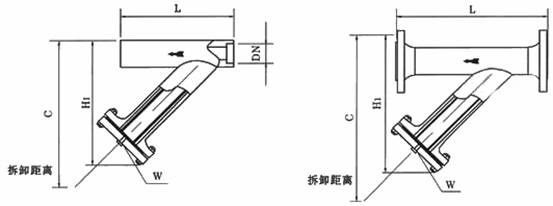

YG型管道过滤器结构图
YG型管道过滤器结构图

性能参数表

公称压力 (MPa) 连接方式 公称通径 DN 外形尺寸 mm   公称压力 (MPa) 连接方式 公称通径 DN 外形尺寸 mm W(in)
L1 L2 C L1 L2 C
PN-2.0 锥管螺纹 承插焊 15 130 250 160 PN-2.0 法兰 15 260 280 177 RC3/8"
20 130 250 165 20 280 308 196
25 140 250 170 25 290 322 208
32 160 300 195 32 310 353 227
40 170 300 200 40 320 367 238
50 180 320 215 50 300 339 240 RC1/2"
65       65 340 382 274
80       80 380 438 307
PN-5.0 锥管螺纹 承插焊 15 130 250 169 PN-5.0 法兰 15 260 280 181 RC3/8"
20 130 250 179 20 280 308 205
25 140 250 182 25 290 322 215
32 160 300 209 32 310 353 234
40 170 300 217 40 320 354 250
50 190 320 230 50 350 396 254 RC1/2"
65       65 370 438 286
80       80 400 523 317

YG型管道过滤器用户订购提示:

1)、请提供您需订购的过滤器产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、YG型管道过滤器产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供过滤器用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的YG型管道过滤器使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:YG型管道过滤器使用说明书
