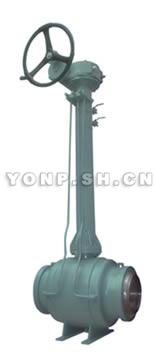

GQ47埋地式固定球阀

GQ47埋地式固定球阀
GQ47埋地式固定球阀

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

主要零件材料


零件 名称
材料
阀体 WCB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
阀盖 WCB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
阀杆 2Cr13 38CrMoA1 1Cr18Ni9Ti 1Cr18NiMo2aTi
球体 WCB+HCr 1Cr5Mo 18-8CrNi 18-12CrNiMo
阀座 PTFE/13Cr/CrNi SS+STELLITE
螺柱 B7/35CrMoA 1Cr17Ni2
螺母 2H/45 2Cr13
填料 PTFE/增强柔性石墨

GQ47型PN1.6MPa~2.5MPa主要连接尺寸及重量


公称通经DN
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250 1450
H1 220 230 240 260 307 360 410 483 512 543 581 617 672 723 758 791 828 870 940
H2 450 486 525 550 610 640 640 675 710 740 820 905 955 990 1050 1100 1270 1450
H3 415 455 500 535 580 605 640 675 710 740 820 905 955 990 1050 1100 1270 1450
H4 370 400 440 460 480 500 550 600 650 713 760 820 875 930 962 1020 1285 1625

上海永鹏阀门GQ47埋地式固定球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"GQ47埋地式固定球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的GQ47埋地式固定球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:GQ47埋地式固定球阀使用说明书
