300X缓闭式法兰止回阀

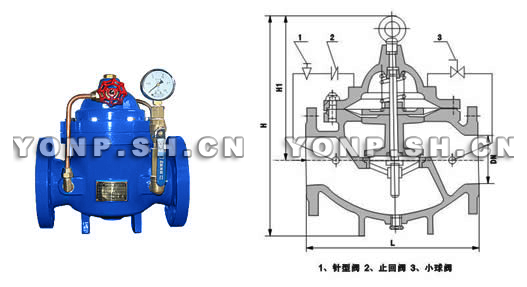

300X缓闭止回阀外形尺寸图
300X缓闭止回阀外形尺寸图

描述

300X缓闭式法兰止回阀是安装在高层建筑给水系统以及 其他给水系统的水泵出口处、防止介质倒流、水锤及 水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能,可有效地提高供水系统的安全可靠 性、并将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。只需操作水泵电机 启闭按钮,阀门即可按照水泵操作规程自动实现启闭,流量大、压力损失小。

主要尺寸

公称通径DN(mm) 尺寸(mm)
L A1 A H1 H F
20 150 200 282 106 172 116
25 160 200 282 106 172 116
32 180 200 282 106 172 116
40 200 210 320 137 225 168
50 203 210 320 137 225 168
65 216 215 330 145 270 180
80 241 220 330 178 289 210
100 292 230 410 232 375 284
125 330 245 420 286 420 310
150 356 260 420 318 450 370
200 495 280 430 413 722 463
250 622 300 450 502 769 525
300 698 320 460 600 906 625
350 787 340 470 637 1480 705
400 914 360 480 677 1027 778
450 978 360 480 677 1027 778
500 978 410 780 750 1110 690
600 1230 456 888 850 1286 785

300X缓闭式法兰止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、300X缓闭止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的300X缓闭止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:300X缓闭止回阀使用说明书
