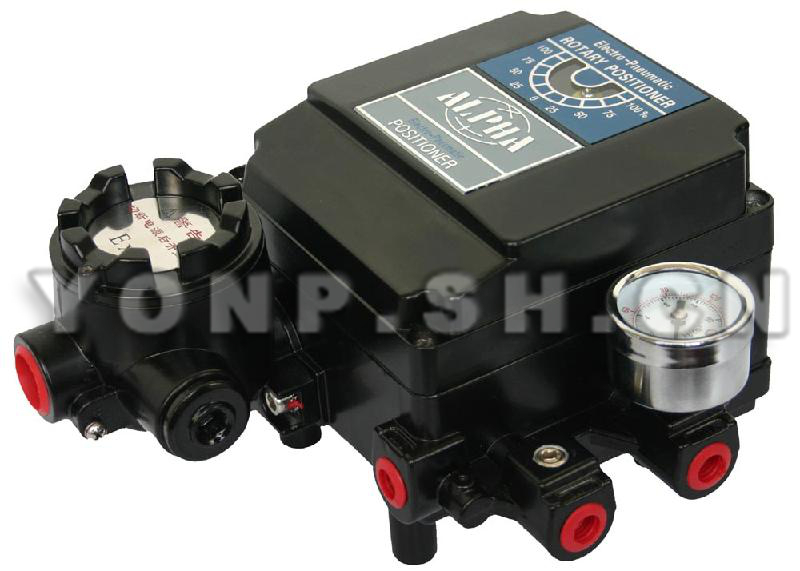

YT1000R电气阀门定位器

YT1000R电气阀门定位器
YT1000R电气阀门定位器

YT电气阀门定位器(包括:YT-1000L直线型和YT-1000R转角型两种形式)电气阀门定位器是一种从控制器或控制系统中受4~20mA直流电信号,并向气动执行机构输送空气信号来控制阀门位置的装置。其与气动调节阀配套使用,构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动调节阀的气信号,控制调节阀的动作。该电气定位器可用于单作用型(弹簧复位型)和双作用型气动执行机构。 YT电气阀门定位器 的详细介绍

产品简介

YT电气阀门定位器(包括:YT-1000L直线型和YT-1000R转角型两种形式)电气阀门定位器是一种从控制器或控制系统中受4~20mA直流电信号,并向气动执行机构输送空气信号来控制阀门位置的装置。其与气动调节阀配套使用,构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动调节阀的气信号,控制调节阀的动作。同时根据调节阀的开度进行反馈,使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型(弹簧复位型)和双作用型气动执行机构。由于YT-1000系列具有防爆结构,故能使用于危险场所。

产品特点

1、具有高防振性(在5-200Hz范围内无共振现象)。
2、磁电组件部分采用新型动圈结构,可靠、稳定、线性好。
3、除防爆接线盒外,在危险性区域现场可打开壳盖进行调整及检修。
4、通过防爆等级(Exia II BT6,Exdm II BT6)认证。通过IP66等级认证。
5、配有与各类型执行机构相配的安装板及附件,故安装容易、调整方便。
6、调试方便简单,正向和反向,单作用和双作用之间可方便转换,不用更换零件就能实现1/2范围内的分程。
7、结构紧凑,精密可靠 本产品零部件精密压铸,外形及内部结构制作工艺精致,各机构经优化组合设计,整机结构紧凑,采用不锈钢紧固件和先进的喷朔工艺处理.生产制造标志永久性等,具备了良好的防腐性能。
8、本定位器可根据要求.附采用活动可调节阻尼机构,使具有输出流量可调的特点。
9、导气管的连接设计为多也形式,便于导气管任意方向连接。
10、对于小型执行机构通过使用排气孔易于排除振动的影响。
综合以上等技术性能特点,故YT-1000系列定位器可满足不同的类型单.双作用,正.反作用的各类气动执行器要求。具有国际水平的较为先进可靠可行的技术性能和特色。

YT-1000L电气阀门定位器 参数

形式 单作用 双作用
输入信号 4~20 mA DC
阻    抗 250±15 Ohm
输入压力 1.4~7 kgf/?  (20~100 Psi)
行   程 10~150 mm
气源接口 PT (NPT) 1/4
压力表接口 PT (NPT) 1/8
电源接口 PF 1/2 (G 1/2)
防爆等级 ExiaIIBT6, ExdmIIBT6, ExdmIICT6
防护等级 IP 66
环境温度 -20℃~70℃(标准)
直 线 性 ±1% F.S. ±2% F.S.
滞后度 1% F.S.
灵 敏 度 ±0.2% F.S. ±5% F.S.
重 复 性 ±0.5% F.S.
空气消耗量 3 LPM (Sup=1.4kgf/?, 20Psi)
流量 80 LPM (Sup=1.4kgf/?, 20Psi)
材质 压 铸 鋁
重量 2.8kg
