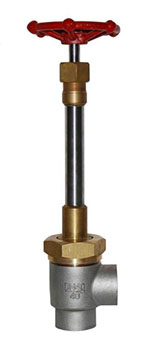

DJ64F低温角式截止阀

DJ64F低温角式截止阀
DJ64F低温角式截止阀
DJ64F低温角式截止阀结构图
DJ64F低温角式截止阀结构图

性能规范

公称通径:10;15;20;25;32;40(mm)
公称压力:4.0MPa
适用温度:-196℃~+40℃
适用介质 氧气、氮气、氩气、空气等
阀体 铸不锈钢
阀盖 复合件
阀杆 不锈钢
手轮 铸铝

产品代号 主 要 外 形 尺 寸 和 连 接 尺 寸 (mm)
L H(开) H(关) H K D Ф
10 DJ64F-40 10 280 275 30 30 Ф14.5 Ф60
15 DJ64F-40 10 280 275 30 30 Ф18.5 Ф60
20 DJ64F-40 10 335 327 36 45 Ф25.5 Ф90
25 DJ64F-40 10 335 327 36 45 Ф28.5 Ф90
40 DJ64F-40 10 387 375 65 65 Ф45.5 Ф110

DJ64F低温角式截止阀用户订购提示:

1)、请提供您需订购的低温阀门产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、DJ64F低温角式截止阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供低温阀门用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的DJ64F低温角式截止阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:DJ64F低温角式截止阀使用说明书
