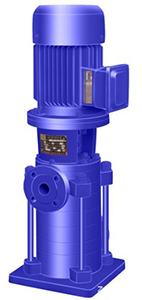

LG型立式多级离心泵

LG型立式多级离心泵（简称：LG多级泵），系立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水的液体。 LG系列泵为立式安装，电机轴与泵轴通过爪型联轴器联接，具有结构紧凑、噪音低、占地面积小的优点，主要应用于高层建筑供水，也可应用厂矿，企业给水排水以及低压锅炉循环用水。

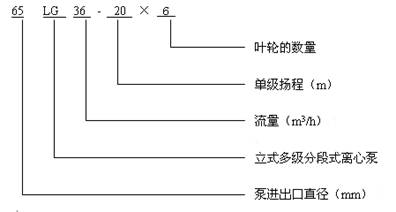

LG多级泵型号意义

LG多级泵结构说明

LG型泵为立式结构，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根据需要，吸入口和吐出口也可以呈0°90°270°布置，可根据扬程的需要选择水泵的级数。（见泵外形安装尺寸图）
LG型泵的主要零件有：泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。（25LG、32LG和40LG三种泵没有平衡鼓和平衡套，而设有水封环，装在填料腔的底部）。
泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。
泵轴为优质合金结构钢制成，中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件，轴的下端装有轴套甲与滑动轴套相配合，轴的上端装有两个角接触球轴承，借以支承转子部件，泵轴的最上端与电机轴的下端通过爪型联轴器联接。
密封装置采用软填料密封和机械密封。在采用软填料密封时，与之相磨擦的轴套丙为优质碳素钢制成，并经淬火处理，以增加面磨性。
叶轮为铸铁制成，由于叶轮前后受压不等，必然存在轴向力，此轴向力绝大部分由平衡鼓来承担。（25LG、32LG和40LG则由水封环组成平衡管路承担），其余小部分残余轴向力由轴上端的两个角接触球轴承来承受，由平衡鼓和平衡鼓套组成的平衡装置，磨损后可以更换。
在泵座、中段上分别装有密封环和口环，用以减少高压水漏回进水部分，密封换磨损后可更换。
泵上端的角接触球轴承用钙基黄油润滑，下端的滑动轴承（轴瓦）以泵输送的液体润滑，泵的旋转方向，从电机端看为逆时针方向转动。

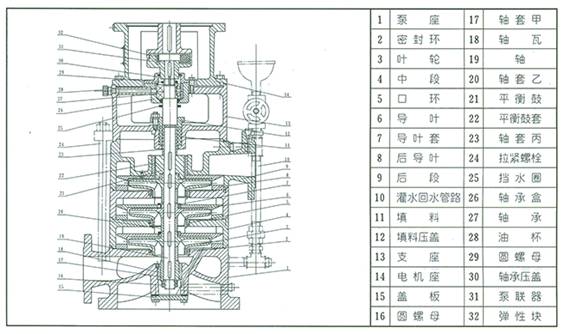

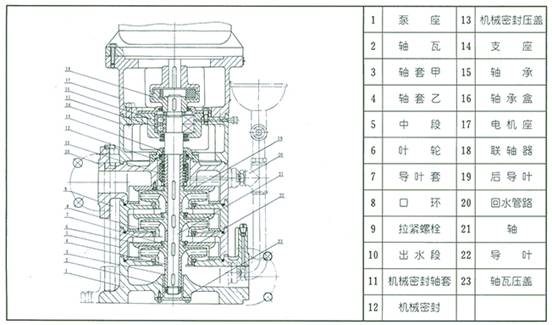

LG多级泵结构图

25LG、32LG型多级泵性能表

型号	泵规格	流量 （m3/h）	扬程 （m）	转速 （r/min）	功率（KW）		效率 （%）	必需气蚀余量r（m）	重量 （kg）	叶轮外径 (mm)
					轴功率	电机功率
25LG	25LG3-10×2	2.4 3.0 4.7	20.8 20 15.4	2900	0.36 0.39 0.45	0.75	38 42 44	2	70	98
	25LG3-10×3	2.4 3.0 4.7	31.2 30 23.1	2900	0.54 0.58 0.67	1.1	38 42 44	2	74	98
	25LG3-10×4	2.4 3.0 4.7	41.6 40 30.8	2900	0.72 0.78 0.90	1.5	38 42 44	2	84.5	98
	25LG3-10×5	2.4 3.0 4.7	52 50 38.5	2900	0.89 0.97 1.12	1.5	38 42 44	2	88.5	98
	25LG3-10×6	2.4 3.0 4.7	62.4 60 46.2	2900	1.07 1.17 1.37	2.2	38 42 44	2	96.5	98
	25LG3-10×7	2.4 3.0 4.7	72.8 70 53.9	2900	1.25 1.36 1.57	2.2	38 42 44	2	100.5	98
	25LG3-10×8	2.4 3.0 4.7	83.2 80 61.6	2900	1.43 1.56 1.79	2.2	38 42 44	2	104.5	98
	25LG3-10×9	2.4 3.0 4.7	93.6 90 69.3	2900	1.61 1.75 2.02	2.2	38 42 44	2	108.8	98
	25LG3-10×10	2.4 3.0 4.7	104 100 77	2900	1.79 1.95 2.24	3	38 42 44	2	124	98
	25LG3-10×11	2.4 3.0 4.7	114.4 110 84.7	2900	1.97 2.14 2.46	3	38 42 44	2	128	98
	25LG3-10×12	2.4 3.0 4.7	124.8 120 92.4	2900	2.15 2.33 2.69	4	38 42 44	2	144	98
	25LG3-10×13	2.4 3.0 4.7	13.52 130 100.4	2900	2.33 2.53 2.91	4	38 42 44	2	148	98
	25LG3-10×14	2.4 3.0 4.7	145.6 140 107.8	2900	2.50 2.72 3.14	4	38 42 44	2	152	98
	25LG3-10×15	2.4 3.0 4.7	156 150 115.5	2900	2.68 2.92 3.36	4	38 42 44	2	156	98
32LG	32LG6.5-15×2	4.5 6.5 9.5	32.6 30 23	2900	0.85 1.00 1.19	1.5	47 53 50	2.2 2.4 2.6	93	116
	32LG6.5-15×3	4.5 6.5 9.5	48.9 48 34.5	2900	1.28 1.50 1.79	2.2	47 53 50	2.2 2.4 2.6	103	116
	32LG6.5-15×4	4.5 6.5 9.5	65.5 60 46	2900	1.70 2.00 2.38	3	47 53 50	2.2 2.4 2.6	119.1	116
	32LG6.5-15×5	4.5 6.5 9.5	81.5 75 57.5	2900	2.13 2.50 2.98	4	47 53 50	2.2 2.4 2.6	138.5	116
	32LG6.5-15×6	4.5 6.5 9.5	97.8 90 69	2900	2.55 3.00 3.57	4	47 53 50	2.2 2.4 2.6	145.5	116
	32LG6.5-15×7	4.5 6.5 9.5	114.4 105 80.5	2900	2.98 3.50 4.17	5.5	47 53 50	2.2 2.4 2.6	176	116
	32LG6.5-15×8	4.5 6.5 9.5	130.4 120 92	2900	3.40 4.00 4.76	5.5	47 53 50	2.2 2.4 2.6	183	116

注：重量包括电机在内。

40LG、50LG、65LG、80LG型多级泵性能表

型号	泵规格	流量 （m3/h）	扬程 （m）	转速 （r/min）	功率（KW）		效率 （%）	必需气蚀余量r（m）	重量 （kg）	叶轮外径 (mm)
					轴功率	电机功率
40LG	40LG12-15×2	9 12 18	32 30 24	2900	1.43 1.63 1.87	2.2	50 60 63	2.2 2.9 4.3	98	120
	40LG12-15×3	9 12 18	48 45 36	2900	2.14 2.45 2.80	3	50 60 63	2.2 2.9 4.3	114	120
	40LG12-15×4	9 12 18	64 60 48	2900	2.85 3.27 3.73	4	50 60 63	2.2 2.9 4.3	135	120
	40LG12-15×5	9 12 18	80 75 60	2900	3.75 4.08 4.67	5.5	50 60 63	2.2 2.9 4.3	163	120
	40LG12-15×6	9 12 18	96 90 72	2900	4.28 4.90 5.60	5.5	50 60 63	2.2 2.9 4.3	171	120
	40LG12-15×7	9 12 18	112 105 84	2900	4.99 5.72 6.54	7.5	50 60 63	2.2 2.9 4.3	188	120
	40LG12-15×8	9 12 18	128 120 96	2900	5.70 6.54 7.47	7.5	50 60 63	2.2 2.9 4.3	195	120
50LG	50LG24-20×2	18 24 30	44 40 33	2950	3.22 3.79 4.21	5.5	67 69 64	2.85 3.15 3.40	170	134
	50LG24-20×3	18 24 30	66 60 49.5	2950	4.83 5.68 6.32	7.5	67 69 64	2.85 3.15 3.40	188	134
	50LG24-20×4	18 24 30	88 80 66	2950	6.44 7.58 8.43	11	67 69 64	2.85 3.15 3.40	253	134
	50LG24-20×5	18 24 30	110 100 82.5	2950	8.05 9.47 10.53	11	67 69 64	2.85 3.15 3.40	264	134
	50LG24-20×6	18 24 30	132 120 99	2950	9.66 11.37 12.64	15	67 69 64	2.85 3.15 3.40	284	134
65LG	65LG36-20×2	27 36 43.2	45.5 40 34	2950	4.78 5.41 5.97	7.5	70 72.5 67	2.6 3.4 4.2	174	136
	65LG36-20×3	27 36 43.2	68.25 60 51	2950	7.17 8.11 8.96	11	70 72.5 67	2.6 3.4 4.2	237	136
	65LG36-20×4	27 36 43.2	91 80 68	2950	9.56 10.82 11.94	15	70 72.5 67	2.6 3.4 4.2	256	136
	65LG36-20×5	27 36 43.2	113.75 100 85	2950	11.95 13.52 14.93	18.5	70 72.5 67	2.6 3.4 4.2	288	136
	65LG36-20×6	27 36 43.2	136.5 100 85	2950	14.34 16.23 17.91	22	70 72.5 67	2.6 3.4 4.2	333.5	136
80LG	80LG50-20×2	40 50 68.4	43.6 40 31.7	2950	6.78 7.26 8.44	11	70 75 70	3.1 3.8 5.3	258	135
	80LG50-20×3	40 50 68.4	65.4 60 47.5	2950	10.18 10.89 12.65	15	70 75 70	3.1 3.8 5.3	281	135
	80LG50-20×4	40 50 68.4	87.2 80 63.4	2950	13.57 14.52 16.87	18.5	70 75 70	3.1 3.8 5.3	319	135
	80LG50-20×5	40 50 68.4	109 100 79.25	2950	16.96 18.16 21.09	22	70 75 70	3.1 3.8 5.3	367	135
	80LG50-20×6	40 50 68.4	130.8 120 95.1	2950	20.35 21.78 25.31	30	70 75 70	3.1 3.8 5.3	447	135

注：重量包括电机在内。

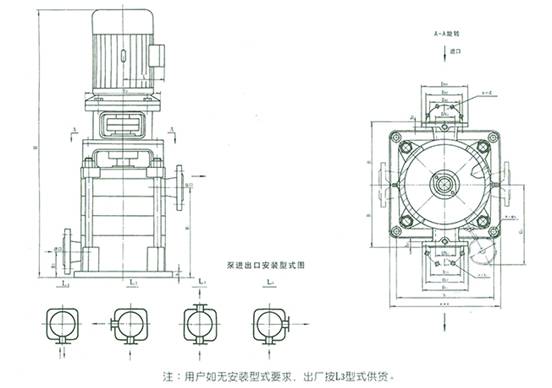

LG型多级泵外形安装尺寸图、尺寸表

泵 型 号	H	H1	H2	a	B	b	DN2 DN1	D11 D01	D12 D02	D13 D03	D4	L	G	4-d	h	b	b	n-b2
25LG3-10×2	663.5	85	183.5	230	130	191	ф25 ф25	ф68 ф68	ф85 ф85	ф115 ф115	ф200	150	190	ф18	20	18	18	4-ф13.5 4-M12
25LG3-10×3	703.5		223.5
25LG3-10×4	768.5		263.5									155
25LG3-10×5	808.5		303.5
25LG3-10×6	873.5		343.5
25LG3-10×7	913.5		383.5
25LG3-10×8	953.5		423.5
25LG3-10×9	993.5		463.5
25LG3-10×10	1078.5		503.5									180
25LG3-10×11	1118.5		543.5
25LG3-10×12	1178.5		583.5									190
25LG3-10×13	1218.5		623.5
25LG3-10×14	1258.5		663.5
25LG3-10×15	1298.5		703.5
32LG6.5-15×2	668	63	177	260	145	219	ф32 ф32	ф78 ф78	ф100 ф100	ф140 ф140	ф200	155	210	ф18	25	24	22	4-ф18 4-M16
32LG6.5-15×3	763		227
32LG6.5-15×4	858		227								ф250	180
32LG6.5-15×5	928		327									190
32LG6.5-15×6	978		377								ф300	210
32LG6.5-15×7	1103		427
32LG6.5-15×8	1153		477
40LG12-15×2	729	64	190				ф40 ф40	ф80 ф80		ф130 ф130	ф200	155	205	ф18	20	24	22	4-ф18 4-M16
40LG12-15×3	830		246								ф250	180
40LG12-15×4	906		302									190
40LG12-15×5	1037		358								ф300	210
40LG12-15×6	1093		414
40LG12-15×7	1149		470
40LG12-15×8	1205		526
50LG24-20×2	974	79	251	300	180	247.5	ф50 ф50	ф90 ф102	ф125 ф125	ф160 ф160	ф300	210	220	ф18	25	24	24	4-ф18 4-M16
50LG24-20×3	1039		316								ф350	255
50LG24-20×4	1229		381
50LG24-20×5	1294		446
50LG24-20×6	1359		511
65LG36-20×2	1007	89.5	269				ф65 ф65	ф120 ф120	ф145 ф145	ф185 ф185	ф350	210	225	ф18	25	24	20	4-ф17.5 4-M16
65LG36-20×3	1197		334								ф350	255
65LG36-20×4	1262		399
65LG36-20×5	1372		464
65LG36-20×6	1462		529									285
80LG50-20×2	1186	112	319	315	187	272	ф80 ф80	ф133 ф133	ф160 ф160	ф200 ф200	ф350	255	235	ф23	30	24	20	4-ф17.5 4-M16
80LG50-20×3	1264		397
80LG50-20×4	1387		475
80LG50-20×5	1490		553									285
80LG50-20×6	1608		631								ф400	310

LG型立式多级离心泵客户订购提示：

1）、请提供您需订购的多级泵产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称（根据水泵选型表）
2）、LG型立式多级离心泵产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供多级泵用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的新LG型立式多级离心泵使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：LG型立式多级离心泵使用说明书。
