WJ/Z41H/Y波纹管锻钢截止阀

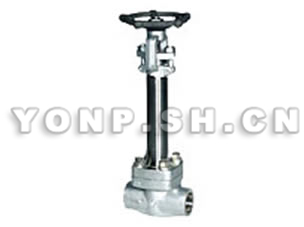

WJ/Z41H/Y波纹管锻钢截止阀产品图
WJ/Z41H/Y波纹管锻钢截止阀产品图
WJ/Z41H/Y波纹管锻钢截止阀结构图
WJ/Z41H/Y波纹管锻钢截止阀结构图

结构特点

波纹管锻钢截止阀有二种阀盖设计形式。第一种是螺栓式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。

主要零件材料

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type A182 F22 Type A182 F304(L) Type A182 F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A276 420 A276 304 A276 304(L) A276 316(L)
4 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 波纹管 304 304(L) 316(L)
6 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L)
7 填料 柔性石墨 PTFE
8 吊紧螺栓/螺母 A193 B8/A 194 2H A193 B8/A 194 4 A193 B8/A194 8 A193 B8/A194 8M
9 填料压板 A276 420 A182 F304
10 填料压板 A105N A182 F304
11 阀杆螺母 A276 420
12 手轮               A197          A182 F304
13 加长套 A105 A182 F22 A182 F304(L) A182 F316(L)
14 下拖板 A182 F304 A182 F304 A182 F304(L) A182 F316(L)
15 上拖板 A182 F304 A182 F304 A182 F304(L) A182 F316(L)
16 螺钉 A276 420 A182 F304
17 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C

主要外形尺寸

NPS 缩径 3/8 1/2 3/4 1 11/4 11/2 2
全径   3/8 1/2 3/4 1 11/4 11/2
L1 79 79 92 111 120 120 140
L 79 79 92 111 120 152 172
H(开) 220 220 225 244 321 321 347
W 100 100 100 125 160 160 180
重量 螺栓式 3.2 3.0 4.8 7.9 11.0 16.8 25.2
焊接式 3.0 2.8 4.8 7.0 9.6 13.5 20.25

WJ/Z41H/Y波纹管锻钢截止阀用户订购提示:

1)、请提供您需订购的截止阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、WJ/Z41H/Y波纹管锻钢截止阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供截止阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的WJ/Z41H/Y波纹管锻钢截止阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:WJ/Z41H/Y波纹管锻钢截止阀使用说明书
