ZDSG型隔膜电动调节阀

产品特点:

ZDSG型直行程电动调节隔膜阀具有结构简单、流路阻小、流通力较同口径 的其它阀大,无泄漏,能用于高粘度及悬浮颗粒流体的调节,根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列 电动执行机构组成。电动执行机构内有伺服系统,无需另配服放大器,有输入控制信号(4-20MA或1-5VDC)及单相电源即可控制运转,实现对压力、流 量、温度、液位等参数的调节。

产品简图

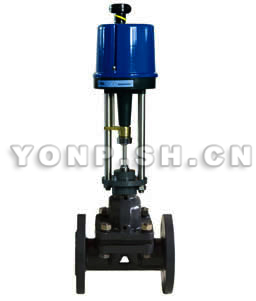

隔膜电动调节阀
隔膜电动调节阀

技术参数和性能指标

公称通径(mm)15 20 25 32 40 50 65 80 100
流量系数Kv8 12 16 28 60 68 90 160 300
公称压力MPa1.0
配用执行机构 PSL202 PSL 204 PSL 208 PSL 210
行程(mm)10 16 25 40
允许压差MPa1.0
执行机构PSL智能型直行程执行机构、3810电动执行机构,详细资料请参阅对应执行机构
电源220V±10%50Hz
防护等级IP65基本误差:±1.0%
死区≤±1.0%回差:≤±1.0%

结构

隔膜电动调节阀结构图
隔膜电动调节阀结构图

订货须知

1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性
5.阀体材质
6.额定流量系数
7.介质种类和温度范围
8.阀前后压力(压差)
9.电源电压和控制信号
10.其它特殊要求

外形尺寸及重量


公称通径(mm)
H1(mm) L(mm) H(mm) 重量(Kg)
15 47.5 140 578 15.5
20 52.5 145 578 16.5
25 57.5 155 578 17.5
32 67.5 165 587 22
40 72.5 190 602 24
50 80 210 642 31
65 90 240 650 54
80 97.5 270 655 59
100 107.5 335 737 73

阀体衬里和隔膜材料的组合


阀体材料
衬里材料 隔膜材料 使用温度 适用场合
铸铁 氯丁橡胶 0~+65℃ 无腐蚀性介质,水及研磨剂;泥浆类介质
HT20-40 聚三氟氯乙烯 氟橡胶 -20~+150℃ 强酸,强碱,强氧化剂和一般有机溶剂,不适用于泥浆介质
铸不锈钢
ZG1Cr18Ni9Ti
氟橡胶 -20~+200℃ 一般酸、碱有机溶剂介质

型号编制说明


Z
D S G 40 P G
自控阀门 执行机构类型: 位移特征: 阀门结构: 公称压力: 阀体材质: 温度类型:
  D:表示PS系列 S:表示直行程 表示隔膜阀 6:表示0.6MP C:表示碳钢 G:表示中温型
常温省略
  R:表示3810系列     10:表示1.0MP P:表示不锈钢
铸铁省略


ZDSG型隔膜电动调节阀用户订购提示:

1)、请提供您需订购的调节阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、ZDSG型隔膜电动调节阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供调节阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的ZDSG型隔膜电动调节阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ZDSG型隔膜电动调节阀使用说明书
