D971X/F/J/H/S脱硫电动蝶阀阀

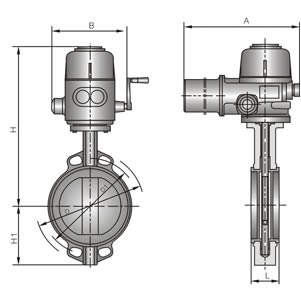

D971X/F/J/H/S-10/16C(Q/P)脱硫电动蝶阀阀外形尺寸图
D971X/F/J/H/S-10/16C(Q/P)脱硫电动蝶阀阀外形尺寸图

主要性能规范

适用温度 适用介质
天然胶≤ 85℃ 石膏浆液、石灰石浆液、 回收水、工艺水、废水
三元乙丙胶≤100℃

主要零件材料

名称 材料
阀体 灰铸铁、球墨铸铁、碳钢
蝶板 碳钢包覆橡胶、碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276
阀座 天然橡胶、三元乙丙胶
阀杆 不锈钢、 2Cr13、304

主要外形尺寸和连接尺寸 (mm)

公称通径(DN) L D D1 Z- Ф A B H H1 重量(kg)
40 33 150 110 4-18 418 308 369 60 26
50 43 165 125 4-18 418 308 389 64 29
65 46 185 145 4-18 418 308 414 80 31
80 46 200 160 8-18 418 308 422 90 33
100 52 220 180 8-18 418 308 439 102 34
125 56 250 210 8-18 418 308 455 112 39
150 56 285 240 8-22 418 308 465 132 41
200 60 340 295 8-22 418 308 594 160 68
250 68 395 350 12-22 418 308 621 206 86
300 78 445 400 12-22 585 275 667 232 137
350 78 505 465 16-22 585 275 698 263 150
400 102 565 515 16-26 585 275 740 295 205
450 114 615 565 20-26 585 275 762 327 240
500 127 670 620 20-26 729 355 852 358 285
600 154 780 725 20-30 729 355 934 474 407
700 165 895 840 24-30 910 395 1039 486 515
800 190 1015 950 24-33 910 395 1101 591 655
900 203 1115 1050 28-33 783 448 1320 640 920
1000 216 1230 1160 28-36 783 448 1450 721 1100
1100 230 1340 1270 32-36 783 448 1740 760 1150
1200 254 1455 1380 32-39 783 448 2035 795 1200
采用标准 设计制造: GB12238结构长度:GB12221法兰:GB/T17241.6PN1.0MPa

D971X/F/J/H/S脱硫电动蝶阀阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、D971X/F/J/H/S脱硫电动蝶阀阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D971X/F/J/H/S脱硫电动蝶阀阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D971X/F/J/H/S脱硫电动蝶阀阀使用说明书
