XLC型旋流沉砂机

设备用途

旋流沉砂池主要用于污水处理厂(站)中的预处理,用于初沉池前,格栅后,去除污水中的较大无机颗粒。


XLC型旋流沉砂机

工作原理

进水从切线方向进入池中,形成旋流,轴向流揽拌机控制水流的流速与流态,水流夹带大量粘附有机物的砂,在浆板搅拌剪切力下互相剥离,依靠砂的自身重力和旋流作用向中心砂斗下沉,剥离的有机物随轴向水流向上溢走。砂斗积聚的砂经空气提升泵或砂泵提升,砂与少量污水进入池外砂水分离器内,砂分离外排,污水回流至格栅井。

产品特点

1、 占地面积小;
2、 沉砂效果受水量变化影响很小;
3、 砂水分离效果好,分离出的砂含水率低,有机物含量少,便于运输;
4、 系统采用PLC自动控制沉砂、排砂周期,运行安全、可靠;
5、 操作方便、维护简单,寿命长;
6、 鼓风机采用国外先进技术,噪音低;
7、 对周围环境影响很小,卫生条件好。

型号说明

技术参数

项目 处理量 叶轮转速 功率 排沙量 鼓风机
型号 (m3/h) (r/min) (kw) (L/S) 风量(m3/min) 风压(kPa) 功率(kw)
XLC180 180     7.8 1.43 34.3 1.5
XLC360 360       1.79
XLC720 720     9.5 1.75 39.2 2.2
XLC1080 1080
XLC1980 1980       2.03 44.1 3
XLC3170 3170 12月20日     1.98 53.9
XLC4750 4750 1.1/1.5 (进口产电机) 11 4
XLC6300 6300     2.01 58.8
XLC7200 7200
XLC9000 9000     2.42 69 7.5
XLC12600 12600     15 2.34 78
XLC14400 14400       2.65 88 11

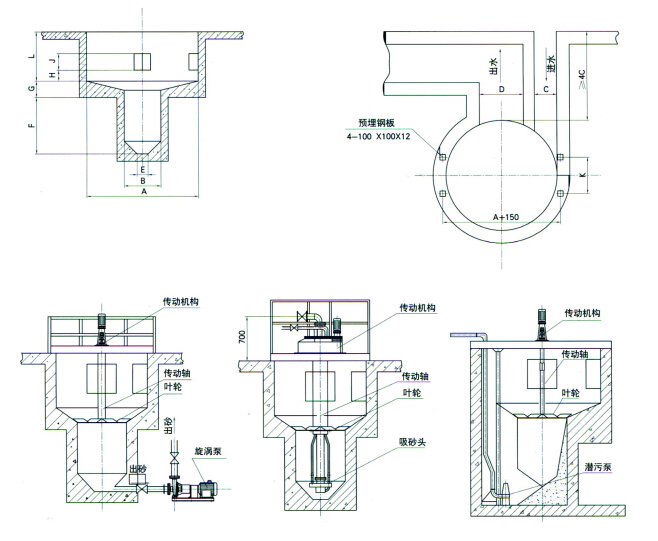

寸(mm)  A B C D E F G H J K L
型号
XLC180 1830 1000 305 610 300 1400 300 300 300 1000 1100
XLC360 2130 380 760
XLC720 2430 450 900 1550 400 400 1150
XLC1080 3050 610 1200 450 450 1350
XLC1980 3650 750 1500 400 1700 600 510 580 1450
XLC3170 4870 1500 1000 2000 2200 1000 600 1850
XLC4750 5480 1100 2200 2500 610 630
XLC6300 5800 1200 2400 1300 760 700 1950
XLC7200 6100 750
XLC9000 7315 1875 3350 2515 1675 2845
XLC12600 8535 1980 3950 2895 1525 1980 3200
XLC14400 8645 2130 4279 3050 1625 2135 3430

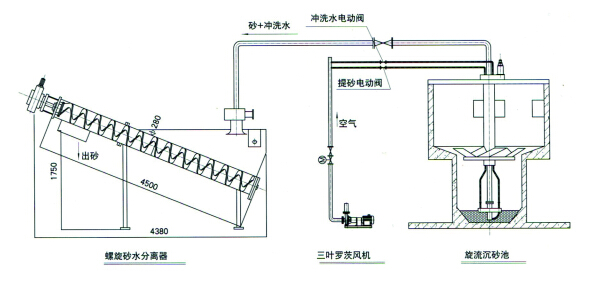

旋流沉砂池工艺流程图

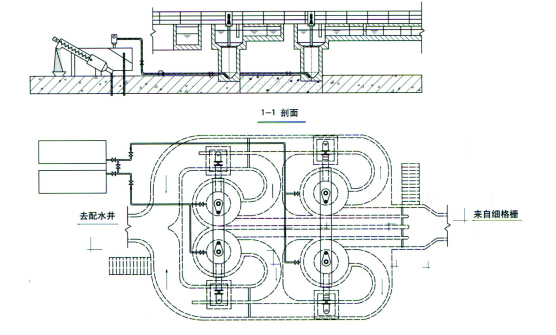

旋流沉砂池工艺布置图

订货说明

1、 订货时请注明配套设备的项目;
2、 注明设备主体所用的材质(碳钢或不锈钢);
3、 本系统不包括管道、阀门及流量计,需要时请注明;
4、 本设备法兰按JB/T81-94, PN0.6制造;
5、 XLC180?XLC1080可做成钢制池整体供货,大于XLC1080时,可做成混凝土池或在现场焊接制成钢制池;若需要非标流量的沉砂池,请提供土建图,可据用户要求另行设计。

上海永鹏XLC型旋流沉砂机客户订购提示:

1)、请提供您需订购的 除砂设备 产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称
2)、上海永鹏水泵网为您提供的"永鹏牌"XLC型旋流沉砂机产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有环保设备相关技术资料仅供输送提升设备用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新XLC型旋流沉砂机使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:XLC型旋流沉砂机使用说明书。
