PZ73H/X/Y手动刀形不锈钢闸阀

PZ73H/X/Y-10/16手动刀形不锈钢闸阀
PZ73H/X/Y-10/16手动刀形不锈钢闸阀

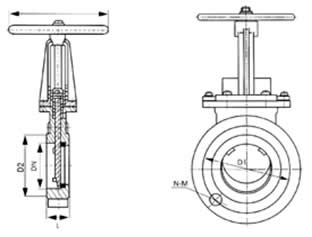

PZ73H/X/Y-10/16手动刀形不锈钢闸阀外形尺寸图
PZ73H/X/Y-10/16手动刀形不锈钢闸阀外形尺寸图

主要零件材料

体、盖 Body、Bonnet 闸板Disc 阀杆Stem 密封面 Sealing
不锈钢、碳钢、灰铸铁
S.S、C.S、C.I
碳钢、不锈钢
C.S、S.S
不锈钢
S.S
橡胶、四氟、不锈钢、硬质合金
Rubber 、PTFE、S.S、Carbide Alloy

性能规范

公称压力(MPa)
Nominal Pressure
壳体试验(MPa)
Shell Test
密封试验(MPa)
Seal Test
工作温度
Working Tempe ration
适用介质
Suitable
1.0 1.5 1.1 ≤100℃-425℃ 纸浆、污水、煤浆、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion
1.6 2.4 1.8 ≤100℃

外型尺寸和连接尺寸

MPa DN L D D1 D2 H N-M Do W(㎏)
1.0 50 43 160 125 100 285 4- M 16 180 8
65 46 180 145 120 298 4- M 16 180 10
80 46 195 160 135 315 4- M 16 220 12
100 52 215 180 155 365 8- M 16 220 14
125 56 246 210 185 400 8- M 16 230 22
150 56 280 240 210 475 8- M 20 280 29
200 60 335 295 265 540 8- M 20 360 38
250 68 390 350 320 630 12- M 20 360 66
300 78 440 400 368 780 12- M 20 400 100
350 78 500 460 428 885 16- M 20 400 119
400 102 565 515 482 990 16- M 22 400 195
450 114 615 565 532 1100 20- M 22 530 285
500 127 670 620 585 1200 20- M 22 530 389
600 154 780 725 685 1450 20- M 27 600 529
700 165 895 840 800 1700 24- M 27 600 790
800 190 1010 950 898 2000 24- M 30 680 850
900 203 1110 1050 1005 2300 28- M 30 680 900
1000 216 1220 1160 1115 2500 28- M 30 700 1050
1200 254 1450 1380 1325 2800 32- M 36 800 1300
1.6 50 43 160 125 99 285 4- M 1 6 180 8.5
65 46 185 145 120 298 4- M 16 180 10.7
80 46 200 160 135 315 8- M 16 220 13
100 52 220 180 155 365 8- M 16 220 15
125 56 250 210 185 400 8- M 16 230 23.5
150 56 285 240 210 475 8- M 20 280 31
200 60 340 295 265 540 12- M 20 360 40.7
250 68 405 355 310 630 12- M 22 360 70
300 78 460 410 375 780 12- M 22 400 107
350 78 520 470 435 885 16- M 22 400 129
400 102 580 525 485 990 16- M 27 400 215
450 114 640 585 545 1100 20- M 27 530 305
500 127 715 650 609 1200 20- M 30 530 410
600 154 840 770 720 1450 20- M 36 600 550
700 165 910 840 788 1700 24- M 36 600 820
800 190 1025 950 898 2000 24- M 36 680 950
900 203 1125 1050 998 2300 28- M 36 680 1020
1000 216 1255 1170 1110 2500 28- M 42 700 1120
1200 254 1485 1390 1325 2800 32- M 48 800 1480

PZ73H/X/Y手动刀形不锈钢闸阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、PZ73H/X/Y手动刀形不锈钢闸阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的PZ73H/X/Y手动刀形不锈钢闸阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:PZ73H/X/Y手动刀形不锈钢闸阀使用说明书
