D315 WF/D330 WF 美标不锈钢蝶阀

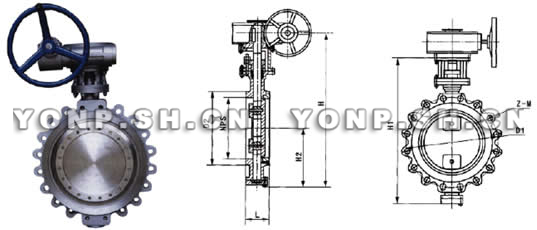

D315 WF/D330 WF美标不锈钢蝶阀外形尺寸图
D315 WF/D330 WF美标不锈钢蝶阀外形尺寸图

用途及特点

美标不锈钢蝶阀是上海永鹏实业工程技术人员研制开发的新一代高性能产品,其性能已处于国内外先进水平、广泛适用于低压、中压、高压、钢铁冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。
美标不锈钢蝶阀采用三维偏心斜锥形阀座密封副,蝶板密封采用新型金属片与弹性材料层叠而成,嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封,所以密封面摩擦阻力小,关闭是具有越关越紧功能,这样密封性能可靠,开启确保密封面完全脱离接触,保证了密封面不受损伤。
美标不锈钢蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点, 且在高曙下能正常使用,克服了其它类型阀门在高温下使用时因热膨胀而容易泄漏的缺点。
该蝶阀根据使用介质要求,选用不同密封面材料,以保证密封面耐磨损、耐冲刷、耐腐蚀、使用寿命长。

产品型号编制方法

美标不锈钢蝶阀产品型号编制方法图
产品型号编制方法图

主要技术参数

公称通径 Dn(in) 2"-36" 2"-36"
公称压力 PN(MPa) 150Lb 300Lb
试验压力Ps(MPa) 强度试验 3.0 7.5
密封试验 2.2 5.5
适用介质 水、蒸汽、邮品、酸碱类、海水等
适用温度 -40~425℃

主要零件材料

名称 材料
阀体 WCB、CF8、CF8M
阀板 WCB、CF8、CF8M
轴杆 304、316、1Cr13
密封圈 316、304
填料 柔性石墨、氟塑料

主要连接尺寸

型 号 英寸 〞 L L1 D D1 D2 H2 H1 H M Z-d WT/Kgs
毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 对夹式 法兰式
D315 WF 连 接 尺 寸 2 1.72 43 4.25 108 6.00 152 4.75 120.5 3.62 92 4.33 110 11.02 280 13.58 345 M18 4-19 9 20
3 1.93 49 4.50 114 7.50 190 6.00 152.5 5.00 127 4.92 125 12.40 315 14.96 380 M18 4-19 11 29
4 2.20 56 5.00 127 9.00 229 7.50 190.5 6.19 157 5.70 145 13.78 350 16.34 415 M20 8-19 13 33
5 2.50 64 5.50 140 10.00 254 8.50 216 7.32 186 6.50 165 15.35 390 17.91 455 M20 8-22 16 38
6 2.75 70 5.50 140 11.00 279 9.50 241.5 8.50 216 6.89 175 17.91 455 21.45 545 M20 8-22 26 74
8 2.80 71 5.90 150 13.50 343 11.75 298.5 10.62 270 8.26 210 20.67 252 24.21 615 M24 8-22 34 86
10 3.00 76 6.30 160 16.00 406 14.25 362 12.75 324 9.84 250 23.81 605 27.36 695 M24 12-25 51 142
12 3.38 86 4.00 178 19.00 483 17.00 432 15.00 381 11.24 285 28.74 730 32.78 830 M27 12-25 72 167
14 3.63 92 4.20 190 21.00 533 18.75 476 16.25 413 12.60 320 31.50 800 35.43 900 M27 12-29 106 218
16 4.00 102 8.5 216 23.50 597 21.25 540 18.50 470 13.98 355 34.25 840 38.58 980 M30 16-29 133 275
18 4.50 114 8.74 222 25.00 635 22.75 578 21.00 533 14.96 380 36.22 920 40.55 1030 M30 16-32 176 315
20 5.00 127 9.00 229 27.50 399 25.00 635 23.00 584 16.34 415 39.37 1000 43.70 1110 M33 20-32 190 395
24 6.06 154 10.50 267 32.00 813 29.50 749.5 27.25 692 18.70 475 45.51 1155 51.37 1305 M33 20-35 394 580
30 6.50 165 11.50 292 38.75 985 36.00 914 33.75 857 22.38 580 54.13 1375 60.03 1525 M39 28-35 476 717
32 7.50 190 12.50 318 41.75 1060 38.50 978 36.00 814 24.80 630 56.50 1435 62.40 1585 M39 28-41 618 880
36 8.00 203 13.00 330 46.00 1168 42.75 1085 40.25 1022 26.77 680 62.40 1585 69.48 1765 M20 32-41 762 1042
D330 WF 连 接 尺 寸 6 2.75 70         9.50 240 3.50 216 6.89 175 17.91 435 21.45 545 M20 8-22 28
8 2.80 71         11.75 298 10.62 270 8.26 210 20.67 525 24.21 615 M24 8-22 36
10 3.00 76         14.25 362 12.75 324 9.84 250 23.81 605 27.36 695 M24 12-25 53
12 3.38 86         17.00 432 15.00 381 11.24 285 28.74 730 32.78 830 M27 12-25 74
14 3.63 92         18.25 476 16.25 413 12.64 320 31.50 800 35.43 900 M27 12-29 110
16 4.00 102         21.25 540 18.50 470 13.98 355 31.25 870 35.58 980 M30 16-29 138
18 4.50 114         22.75 578 21.00 533 14.96 380 36.22 920 40.55 1030 M30 16-32 180
20 5.00 127         25.00 635 23.00 584 16.34 415 39.37 1000 43.70 1110 M33 20-32 196
24 6.06 154         29.50 749 27.25 692 18.70 475 45.51 1156 51.37 1305 M33 20-35 400
30 6.50 165         36.00 914 33.75 857 22.38 580 54.13 1375 60.03 1525 M39 28-35 482
36 8.00 203         42.75 1085 40.25 1022 26.77 680 62.40 1585 69.48 1765 M18 32-42 468
D315 L 连 接 尺 寸 2 1.72 43 4.25 108 6.50 165 5.00 127 3.62 92 4.33 110 11.02 280 13.58 345 M20 8-19 9 20
3 2.50 64 4.50 114 8.26 210 6.63 168 5.08 127 4.92 125 12.40 315 14.96 380 M20 8-22 12 29
4 2.50 64 5.00 127 10.00 254 7.87 200 6.18 157 5.70 145 13.78 350 16.34 415 M20 8-22 15 35
5 2.75 70 5.50 140 11.00 279 9.25 235 7.32 186 6.30 165 15.35 3920 17.91 455 M20 8-22 18 40
6 3.00 76 8.30 210 12.50 318 10.63 270 8.50 216 6.89 175 17.91 455 21.45 545 M24 12-22 28 81
8 3.50 89 9.05 230 15.00 381 13.00 330 10.62 270 8.26 210 20.37 525 24.21 615 M27 12-26 37 94
10 4.50 114 9.84 250 17.50 445 15.24 387 12.75 324 9.84 256 23.81 605 27.36 695 M30 16-29 56 156
12 4.50 114 10.62 270 20.50 521 17.76 451 15.00 381 11.24 285 28.74 730 32.78 830 M30 16-32 79 183
14 5.00 127 10.62 270 23.00 584 20.24 514 16.26 413 12.60 320 31.50 800 35.43 900 M33 20-32 116 239
16 5.50 140 12.20 310 25.50 648 12.50 571 18.50 470 13.98 355 34.25 870 38.58 980 M33 20-35 146 302
18 5.98 152 13.00 330 28.00 711 24.72 628 21.00 533 14.96 380 36.22 920 40.55 1030 M33 24-35 193 346
20 5.98 152 13.80 350 30.50 775 27.00 686 23.00 584 16.34 415 39.37 1000 43.70 1110 M33 24-35 209 434
24 7.00 178 15.35 390 36.00 914 32.00 813 27.24 692 18.70 475 45.51 1156 51.37 1305 M39 24-41 433 638
30 9.01 229 17.71 450 43.00 1092 39.25 997 27.69 703 22.38 580 54.13 1375 60.03 1525 M45 28-49 523 788
36 9.88 241 20.07 510 50.00 1270 46.00 1168 34.88 886 26.77 680 62.40 1858 69.48 1765 M50 32-53 838 1146
D330 L 连 接 尺 寸 6 3.00 76         10.63 270 8.50 216 6.89 175 17.01 455 21.45 545 M20 12-22 29
8 6.50 89         13.00 330 10.62 270 8.26 210 20.67 525 24.21 615 M24 12-36 38
10 4.50 114         15.24 387 12.75 324 9.84 250 23.81 605 28.36 695 M27 16-29 58
12 4.50 114         17.76 451 15.00 381 11.24 285 28.74 730 32.78 830 M30 16-32 81
14 5.00 127         20.24 514 16.26 413 12.60 320 31.50 800 35.43 900 M30 20-32 119
16 5.50 140         22.30 591 18.50 470 13.98 355 34.25 870 38.58 980 M33 24-35 149
18 5.98 152         24.72 628 21.00 533 14.96 380 36.22 920 40.55 1030 M33 24-35 198
20 5.98 152         27.00 686 23.00 584 16.34 415 39.37 1000 43.70 1110 M33 24-35 215
24 7.00 178         32.00 813 27.24 692 18.70 475 45.51 1156 51.37 1305 M39 24-41 436
30 9.01 229         39.25 991 27.69 703 22.38 580 54.13 1375 60.06 1525 M45 28-49 528
36 9.88 241         46.00 1168 34.88 886 26.77 680 62.40 1585 69.48 1765 M50 32-52 843

D315 WF/D330 WF 美标不锈钢蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、D315 WF/D330 WF 美标不锈钢蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D315 WF/D330 WF 美标不锈钢蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D315 WF/D330 WF 美标不锈钢蝶阀使用说明书
