您现在位于:首页 >> 不锈钢泵 >> QXF型全不锈钢潜水电泵

QXF型全不锈钢潜水电泵

QXF型全不锈钢潜水电泵,简称:QXF潜水电泵。系上海永鹏泵阀有限公司技术部科研人员,根据国外先进的水力模型,结合国内水质特点,潜心研究并生产制造的新型外壳、过流部件及外部零件材质均采用不锈钢材料(304、316、304L、316L)制成的潜水型排污电泵,耐腐蚀性能强,使用寿命长。

QXF潜水电泵型号说明

QXF潜水电泵型号说明
QXF潜水电泵型号说明

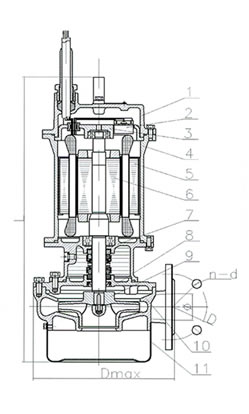

QXF潜水电泵结构简图

QXF潜水电泵结构简图
QXF潜水电泵结构简图
序号/Number 名称/Name 材料/Material
1 上盖/Top cover 不锈钢Stainless steel
2 热保护器/Protector
3 上轴承支架/Upper bearing seat
4 机座/Rotator 不锈钢Stainless steel
5 定子/Stator
6 转子/Rotor
7 下轴承支架/Below bearing seat 不锈钢Stainless steel
8 叶轮上盖/ Impeller cover 不锈钢Stainless steel
9 叶轮/Impeller 不锈钢Stainless steel
10 蜗壳/Volute casing 不锈钢Stainless steel
11 过滤网/Filter gauze 不锈钢Stainless steel

QXF25-9-1.1型全不锈钢潜水电泵性能曲线与性能参数

QXF25-9-1.1型全不锈钢潜水电泵
QXF25-9-1.1型全不锈钢潜水电泵

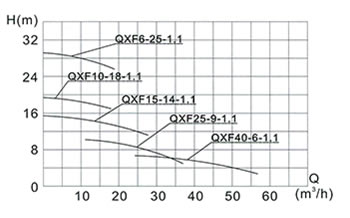

QXF25-9-1.1型全不锈钢潜水电泵曲线图
QXF25-9-1.1型全不锈钢潜水电泵曲线图
性能 型号 流量 m3/h 扬程 m 功率 kw 出水口径 转速 r/min 电压 v 泵外径 mm 电流 A 电缆长度m 重量 ㎏
mm inch
QXF6-25-1.1 6 25 1.1 25 1.0" 2860 380 240 2.73 10 25
QXF10-18-1.1 10 18 1.1 32 1.25" 2860 380 250 2.73 10 25
QXF15-14-1.1 15 14 1.1 40 1.5" 2860 380 235 2.73 10 25
QXF25-9-1.1 25 9 1.1 50 2" 2860 380 260 2.73 10 25
QXF40-6-1.1 40 6 1.1 65 2.5" 2860 380 290 2.73 10 25

QXF25-9-1.1型全不锈钢潜水电泵安装尺寸参数

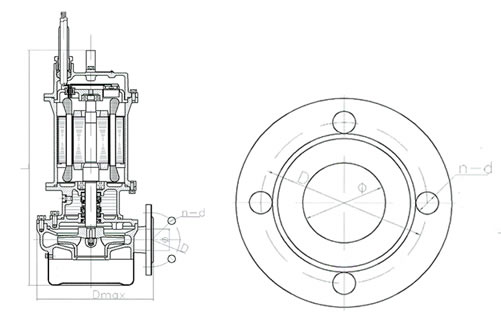

QXF25-9-1.1型全不锈钢潜水电泵外形尺寸图
QXF25-9-1.1型全不锈钢潜水电泵外形尺寸图
尺寸 型号 L mm Dmax mm D mm n—d mm Φ mm G inch W ㎏
QXF6-25-1.1 470 240 80 4-Φ14 Φ25 1.0" 25
QXF10-18-1.1 480 250 90 4-Φ14 Φ32 1.25" 25
QXF15-14-1.1 498 235 100 4-Φ14 Φ40 1.5" 25
QXF25-9-1.1 530 260 110 4-Φ14 Φ50 2" 25
QXF40-6-1.1 571 290 130 4-Φ14 Φ65 2.5" 25

QXF型全不锈钢潜水电泵客户订购提示:

1)、请提供您需订购的不锈钢泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、QXF型全不锈钢潜水电泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供潜水泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的新QXF型全不锈钢潜水电泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:QXF型全不锈钢潜水电泵使用说明书。
