A72W真空负压安全阀

A72W真空负压安全阀
A72W真空负压安全阀

用途

A72W-10P/R真空负压安全阀适用于温度≤200℃的负压系统,当容器内负压超过允许值时,真空负压安全阀自动开启,吸入空气;当容器内负压达到允许值时,A72W-10P/R真空负压安全阀自动关闭,从而保护设备及系统。这一产品一般安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,真空负压安全阀将自动开启保护设备不受损坏。

主要性能规范

工作温度 Working temperature ≤200℃
适用介质 Suitable medium HFA72W-10P适用于硝酸类介质 Nitric acid etc.medium
HFA72W-10R适用于醋酸类介质 Acetic acid etc.medium

主要零部件材料

NO. 零件名称 Name of part HFA72W-P 材料 Materials HFA72W-R 材料 Materials
1 阀体 Body ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座 Nozzle 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 调节阀 Adjusting ring 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀盖 Bonnet ZG1Cr18Ni9Ti 1Cr18Ni9Ti
5 阀杆 Stem 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 弹簧 Spring 50CrVA 50CrVA 包覆氟塑料 Coated Teflon

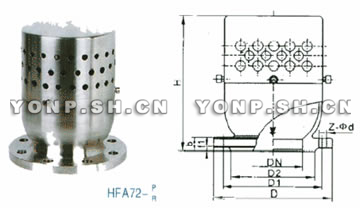

外形及连接尺寸

公称通径DN(mm)
Nominal diameter
尺寸Dimension(mm)
D D1 D2 Z-Фd b f1 H
15 95 65 45 4-14 14 2 110
20 105 75 55 4-14 16 2 130
25 115 85 65 4-14 16 2 150
32 140 100 78 4-18 18 2 180
40 150 110 85 4-18 18 3 200
50 165 125 100 4-18 20 3 221
80 200 160 135 4-18 22 3 245
100 220 180 155 8-18 22 3 253
125 250 210 185 8-18 24 3 280
150 285 240 210 8-23 24 3 329
200 340 295 265 8-23 26 3 377
250 395 350 320 12-23 28 3 440

A72W真空负压安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、A72W真空负压安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的A72W真空负压安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:A72W真空负压安全阀使用说明书
