MZ44W煤气暗杆闸阀

MZ44W-1.5,2(4)快速启闭暗杆闸阀
MZ44W-1.5,2(4)快速启闭暗杆闸阀

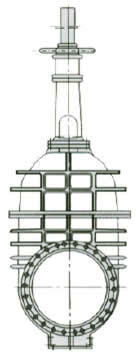

MZ44W-1.5,2(4)快速启闭暗杆闸阀外形尺寸图1
MZ44W-1.5,2(4)快速启闭暗杆闸阀外形尺寸图1

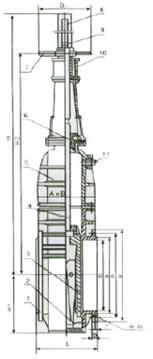

MZ44W-1.5,2(4)快速启闭暗杆闸阀外形尺寸图2
MZ44W-1.5,2(4)快速启闭暗杆闸阀外形尺寸图2

1、阀体;2、排污箱;3、闸板;4、阀杆;5、阀盖;6、填料;7、手轮;8、防尘罩;9、开度指针;10、阀杆螺母;11、放散者

主要外型尺寸、连接尺寸和重量

DN D D1 D2 n-do L b f Do H H1 A×B 理论重量
6巴级 10巴级 6巴级 10巴级 6巴级 10巴级 6巴级 10巴级
150 265 285 225 240 202 212 8-17.5 8-22 350 26 3 280 790 140 330×260 110
200 320 340 280 295 258 268 8-17.5 8-22 400 28 3 320 1020 160 390×280 170
250 375 395 335 350 312 320 12-17.5 12-22 450 28 3 320 1210 230 470×310 203
300 440 445 395 400 365 370 12-22 12-22 500 28 4 400 1450 300 520×350 277
350 490 505 445 460 415 430 12-22 16-22 550 30 4 400 1650 340 570×380 400
400 540 565 495 515 465 482 16-22 16-26 406 32 4 640 1820 430 640×390 700
450 595 615 550 565 520 532 16-22 20-26 432 32 4 640 1990 465 690×410 880
500 645 670 600 620 570 585 20-22 20-26 457 34 4 800 2180 490 800×460 1135
600 755 780 705 725 670 685 20-26 20-30 508 36 5 800 2530 540 930×500 1810
700 860 895 810 840 775 800 24-26 24-30 610 40 5 1000 2870 590 1070×550 1929
800 975 1015 920 950 880 905 24-30 24-33 660 44 5 1000 3470 680 1190×580 2634
900 1075 1115 1020 1050 980 1005 24-30 28-33 711 46 5 1200 3890 760 1280×570 3615
1000 1175 1230 1120 1160 1080 1110 28-30 28-36 811 50 5 1200 4210 800 1390×580 4140
1200 1405 1455 1340 1380 1295 1330 32-33 32-39 960 56 5 1400 5050 840 1680×780 6720
1400 1630 1675 1560 1590 1510 1530 36-36 36-42 960 62 5 1400 6000 1000 1900×850 8260

MZ44W煤气暗杆闸阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、MZ44W煤气暗杆闸阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的MZ44W煤气暗杆闸阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:MZ44W煤气暗杆闸阀使用说明书
