CD-33/CD-33S系列受控圆盘型疏水阀

CD-33/CD-33S系列受控圆盘型疏水阀
CD-33/CD-33S系列受控圆盘型疏水阀

产品介绍

CD— 33,CD—33S不锈钢受控圆盘型疏水阀结构非常紧凑,适合于在狭小的管路空间上安装。

优点

1、设计了三个排放孔。
2、过程可控,磨损最小。
3、防冻。
4、硬制圆盘及底座。

结构尺寸

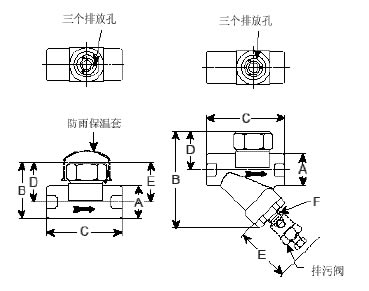

CD-33/CD-33S系列受控圆盘型疏水阀外形尺寸图
CD-33/CD-33S系列受控圆盘型疏水阀外形尺寸图
型号 CD-33  CD-33S
(含内置过滤器)
连接尺寸mm 15,20 25 15,20 25
"A" mm 37 44 37 44
"B mm 63 79 108 121
"C" mm 84 100 89 105
"D" mm 44 57 44 57
"E" mm     76 76
"F' mm     6 6
重量kg 0.64 1.1 0.64 1.5

材质

阀体:不锈钢ASTM A743 Gr.CA40
阀盖:不锈钢ASTM A743 Gr.CA40
过滤网:不锈钢
控制室:硬化不锈钢
受控圆盘:硬化不锈钢

订购须知

选型:
应根据经验或公司销售人员帮您选型。选则主要依据:
1.凝结水负荷kg/h(确定排量);
2.所选用的安全系数,一般为2—3之间;
3.压差 MPa;
4.最大允许压力MPa。
订购:
1、给出型号;
2、给出连接尺寸(如果要求法兰连接,请给出详细的法兰类型);
3、给出可能遇到的最大工作压力;
4、指明所需配件。

排量表

压差 MPa 型号
CD一33,33S
DN15,DN20
型号
CD一33,33S
DN25
0.070
0.200
0.350
0.500
0.700
1.050
1.400
2.050
2.750
4.150
168
205
259
309
355
427
491
591
682
875
227
277
355
414
477
586
682
845
982
1295

CD-33/CD-33S系列受控圆盘型疏水阀用户订购提示:

1)、请提供您需订购的疏水阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、CD-33/CD-33S系列受控圆盘型疏水阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的CD-33/CD-33S系列受控圆盘型疏水阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:CD-33/CD-33S系列受控圆盘型疏水阀使用说明书
