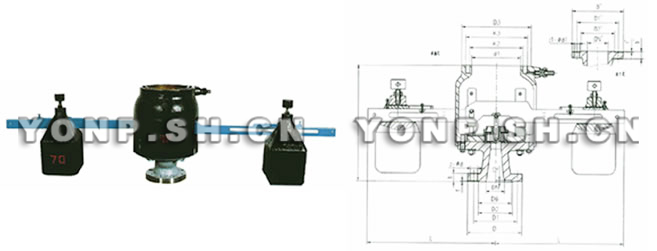

GA44H双杠杆蒸汽安全阀

GA44H双杠杆蒸汽安全阀
GA44H双杠杆蒸汽安全阀

用途

GA44H型双杠杆蒸汽安全阀适用于温度≤450℃的电站锅炉和压力容器上,防止压力超过允许、最高值,介质可为蒸汽、空气。

主要零部件材料

NO. 零件名称 Name of part C型材料 Materials
1 阀体 Body 碳钢 Carbon steel
2 导向套 Guide sleeve 不锈钢 Stainless steel
3 阀瓣 Disc 2Cr13
4 阀杆 Stem 2Cr13
5 杠杆 Lever 碳钢 Carbon steel
6 重锤 Hammer 铸铁 Cast iron

外形及连接尺寸

型号
Type
公称通径
DN(mm)
尺 寸 Dimension(mm)
do-z D D1 D2 D6 f f2 b Z-d H L
GA44H-1.6 80 50×2 200 160 135 / 3 / 20 8-18 410 840
GA44H-2.5 80 50×2 200 160 135 / 3 / 22 8-18 410 840
GA44H-4.0 80 50×2 200 160 135 121 3 4 22 8-18 410 840
GA44H-6.4 80 40×2 210 170 140 121 3 4 30 8-23 480 840
型号
Type
公称通径
DN(mm)
尺寸Dimension(mm)
承插式 法兰式
d1 K2 K3 D3 DN’ D2’ D1’ D’ b’ f’ z1-d1
GA44H-1.6 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-2.5 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-4.0 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-6.4 80 200 218 253 285 200 255 280 315 22 3 8-18

GA44H双杠杆蒸汽安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、GA44H双杠杆蒸汽安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的GA44H双杠杆蒸汽安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:GA44H双杠杆蒸汽安全阀使用说明书
