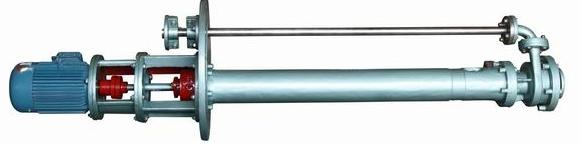

FY型液下泵

FY型液下泵是本单位在传统耐腐蚀液下泵基础上,融合瑞士苏尔寿公司同类产品的先进技术,经改进设计而产生的新型泵;该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮,使泵高效、节能、无泄漏、寿命特长,从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

FY型液下泵
FY型液下泵

FY液下泵结构图与特点

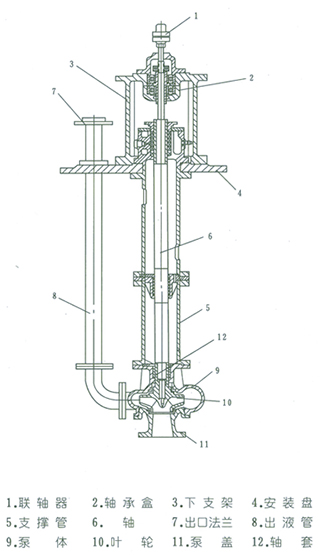

FY型液下泵结构图
FY型液下泵结构图

1、 泵为立式液下泵,外形美观,直接安装在被输送介质的储存器上,无额外占地面积,从而降低了基建投入。
2、 取消了机械密封,解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率。
3、 采用独特的离心式双平衡叶轮,供输送不含固体颗粒等清洁的介质,振动噪音特低,效率高;采用开式双平衡叶轮,供输送不清洁带有固体颗粒及短纤维的液体、运行平稳、不堵塞。

FY液下泵使用条件

1、 被输送介质温度为-20-+140℃。
2、 铸铁材质的泵,介质PH值在5-9范围内。
3、 采用开式叶轮的泵,被输送液体中含有的固体颗粒直径以不超过泵吸入口直径30%为宜。

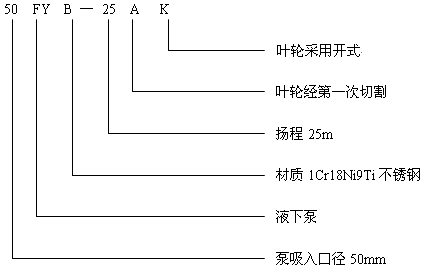

FY型液下泵型号意义

FY型液下泵型号意义
FY型液下泵型号意义
型号
名称
抽气速率(L/S) 极限压力≤(Pa) 机组组成泵型号 总功率(kw)
主泵 中间泵 前级泵
JZJS30-1 30 4×10-2 ZJ30   SZ-63 3075
JZJS70-2 70 4×10-2 ZJ70   SZ-100 5.5
JZJS150-2 150 4×10-2 ZJ150A   SZ-250 14
JZJS300-2 300 4×10-2 ZJ300   SZ-360 19
JZJS600-2 600 4×10-2 ZJ600   2SK-12 35.5
JZJS1200-2 1200 4×10-2 ZJ1200   2SK-25 56
JZJS70-21 70 10-1 ZJ70 ZJ30 SZ-100 6.25
JZJS70-12 70 10-1 ZJ70 ZJ70 SZ-100 7
JZJS150-21 150 10-1 ZJ150A ZJ70 SZ-250 15.5
JZJS150-12 150 10-1 ZJ150A ZJ150A SZ-250 17
JZJS300-41 300 10-1 ZJ300 ZJ70 SZ-250 16.5
JZJS300-22 300 10-1 ZJ300 ZJ150A SZ-250 18
JZJS600-41 600 10-1 ZJ600 ZJ150A SZ-360 23.5
JZJS1200-22 1200 10-1 ZJ1200A ZJ600 2SK-12 46.5

FY液下泵主要性能参数

型号规格 出口直径
mm
流量 扬程
m
转速
r/min
功率(KW) 液下长度
m
m3/h L/S 轴功率 电机功率
25FY-16 25 3.6 1 16 2900 0.713 1.5 0.5-2.5
25FY-16A 25 3.27 0.91 13 2900 0.713 1.5 0.5-2.5
25FY-25 25 3.6 1 25 2900 1.16 2.2 0.5-2.5
25FY-25A 25 3.27 0.91 20 2900 1.16 2.2 0.5-2.5
25FY-41 25 3.6 1 41 2900 2.51 4 0.5-2.5
25FY-41A 25 3.27 0.91 33 2900 2.51 3 0.5-2.5
40FY-16 40 7.2 2 16 2900 0.78 2.2 0.5-2.5
40FY-16A 40 6.55 1.82 13 2900 0.78 1.5 0.5-2.5
40FY-26 40 7.2 2 26 2900 1.45 3 0.5-2.5
40FY-26A 40 6.55 1.82 21 2900 1.45 3 0.5-2.5
40FY-40 40 7.2 2 40 2900 2.53 5.5 0.5-2.5
40FY-40A 40 6.55 1.82 32 2900 2.53 5.5 0.5-2.5
50FY16 50 14.4 4 16 2900 1.18 3 0.5-2.5
50FY-16A 50 13.1 3.64 13 2900 1.18 3 0.5-2.5
50FY-25 50 14.4 4 25 2900 1.96 4 0.5-2.5
50FY-25A 50 13.1 3.64 20 2900 1.96 3 0.5-2.5
50FY-40 50 14.4 4 40 2900 3.73 7.5 0.5-2.5
50FY-40A 65 13.1 3.64 33 2900 3.73 5.5 0.5-2.5
65FY-16 65 28.8 8 16 2900 2.16 4 0.75-2.5
65FY-16A 65 26.2 7.28 13 2900 2.16 3 0.75-2.5
65FY-25 65 28.8 8 25 2900 3.56 5.5 0.75-2.5
65FY-25A 65 26.2 7.28 21 2900 3.56 5.5 0.75-2.5
65FY-40 65 28.8 8 40 2900 6.04 11 0.75-2.5
65FY-40A 65 26.2 7.28 33 2900 6.04 11 0.75-2.5
80FY-15 80 54 15 15 2900 3.34 7.5 1-2.5
80FY-15A 80 49.1 13.65 12 2900 3.34 7.5 1-2.5
80FY-24 80 54 15 24 2900 5.43 11 1-2.5
80FY-24A 80 49.1 13.65 20 2900 5.43 11 1-2.5
80FY-38 80 54 15 38 2900 9.64 18.5 1-2.5
80FY-38A 80 49.1 13.65 31 2900 9.64 15 1-2.5
100FY-23 100 100.8 28 23 2900 9.25 18.5 1-2.5
100FY-23A 100 91.8 25.5 18 2900 9.25 15 1-2.5
100FY-37 100 100.8 28 37 2900 14.73 22 1-2.5
100FY-37A 100 91.8 25.5 31 2900 14.73 22 1-2.5

注:1、液下长度为安装盘下至过滤网底之长度。2、以上所标电机功率按输送介质比重1.4配置。

FY液下泵外形及安装尺寸图表

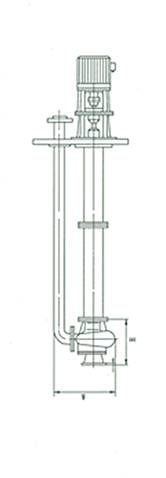

FY液下泵外形及安装尺寸图1
FY液下泵外形及安装尺寸图1

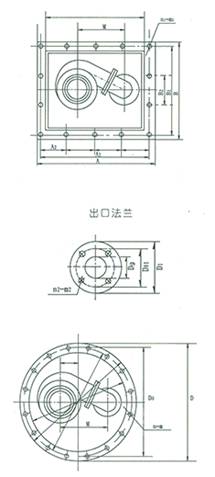

FY液下泵外形及安装尺寸图2
FY液下泵外形及安装尺寸图2
型号 W M H D D0 n-m A B A1 B1 A2 B2 n1-m1 Dg D1 D01 n2-m2
25-16 420 195 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 25 115 85 4-ф14
25-25 420 195 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 25 115 85 4-ф14
25-41 420 195 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 25 115 85 4-ф14
40-16 420 195 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 32 140 100 4-ф18
40-26 420 195 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 32 140 100 4-ф18
40-40 420 225 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 32 140 100 4-ф18
50-16 420 205 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 40 150 110 4-ф18
50-25 420 205 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 40 150 110 4-ф18
50-40 420 225 205 560 510 8-ф18 600 400 510 350 170 160 10-ф18 40 150 110 4-ф18
65-16 550 310 250 700 650 12-ф18 750 450 660 360 220 180 10-ф18 50 165 125 4-ф18
65-25 550 310 250 700 650 12-ф18 750 450 660 360 220 180 10-ф18 50 165 125 4-ф18
65-40 550 310 250 700 650 12-ф18 750 450 660 360 220 180 10-ф18 50 165 125 4-ф18
80-15 550 310 270 700 650 12-ф18 750 450 660 360 220 180 10-ф18 65 185 145 4-ф18
80-25 550 310 270 700 650 12-ф18 750 450 660 360 220 180 10-ф18 65 185 145 4-ф18
80-38 550 310 270 700 650 12-ф18 750 450 660 360 220 180 10-ф18 65 185 145 4-ф18
100-23 550 310 275 700 650 12-ф18 750 450 660 360 220 180 10-ф18 80 200 160 8-ф18
100-37 550 310 275 700 650 12-ф18 750 450 660 360 220 180 10-ф18 80 200 160 8-ф18

FY型液下泵客户订购提示:

1)、请提供您需订购的液下泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、FY型液下泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供液下泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新FY型液下泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:FY型液下泵使用说明书。
