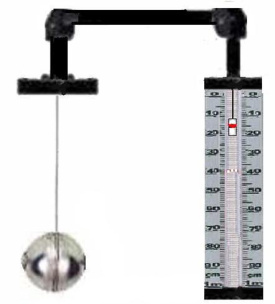

UFZ-4型浮标液位计

产品及安装简图

UFZ-4型浮标液位计结构图
UFZ-4型浮标液位计结构图

产品概述及结构原理

UHZ-4型浮标液位计是一种简易的液位测量仪表,浮标液位计适用于石油化工系统中贮有腐蚀性介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔(水箱)所需价格低廉的爷爷闰测量,以解决人工测量液位的困难。浮标液位计结构原理:浮标液位计是根据力平衡原理设计的。当液位处于某一高度时附表重量为W,重锤针重量为W1,浮标尽在液体中所收到的浮力为F,系统摩擦为f。在平衡状态下:当液位上升时,浮力F增大,W、W1和f均不变,上式平衡破坏,垂指针下滑。知道F力减少到原来值,新的平衡才建立。如F力一直在增大,即液位一直在上长,指针一直下滑。反之,液位下降,则重锤指针上升,以此来指示液位的高度。浮标液位计主要技术参数:测量范围:0~20m内任意选择;指标精度:±20mm;工作压力:常压或±20mmH2O(带V型密封管);介质密度:≥0.6 g/cm3;导向钢丝安装铅直度:≤±5;材质:接液部分1Cr18Ni9Ti;指示标尺 铝合金。

视镜JB595-64 HGJ501-86
视镜JB595-64 HGJ501-86
带颈视镜 JB595-64-1-8 HGJ502-86-1-20
带颈视镜 JB595-64-1-8 HGJ502-86-1-20

主要尺寸

公称 直径 DN 公称 压力MPa D D1 b1 b2 dH h ≈H 双头螺栓 总量 kg 标准图图号
    碳素钢 Ⅰ 不锈钢 Ⅱ
50 0.6 115 90 14 12 57 45 73 6 M10 1.69 JB595-64-1 JB595-64-5
80 0.6 145 120 18 14 89 50 82 8 M10 3.25 JB595-64-2 JB595-64-6
125 0.6 205 175 20 16 133 50 88 8 M12 6.65 JB595-64-3 JB595-64-7
150 0.6 230 200 22 18 159 60 100 8 M12 8.61 JB595-64-4 JB595-64-8
50 1.0 130 100 22 22 57 70 113 6 M12 4.2 HGJ502-86-1 HGJ5021-86-11
1.6 130 100 24 24 57 70 116 6 M12 4.5 HGJ502-86-2 HGJ5021-86-12
2.5 130 100 26 26 57 70 120 6 M12 5.0 HGJ5021-86-3 HGJ5021-86-13
80 1.0 160 130 24 24 89 70 120 8 M12 6.4 HGJ502-86-4 HGJ5021-86-14
1.6 160 130 26 26 89 70 127 8 M12 7.0 HGJ502-86-5 HGJ5021-86-15
2.5 160 130 28 28 89 70 128 8 M12 7.4 HGJ502-86-6 HGJ5021-86-16
100 1.0 200 165 26 26 108 80 142 8 M16 10.9 HGJ502-86-7 HGJ5021-86-17
1.6 200 165 28 28 108 80 143 8 M16 11.6 HGJ502-86-8 HGJ5021-86-18
125 1.0 225 190 28 28 133 80 143 8 M16 13.6 HGJ502-86-9 HGJ5021-86-19
150 1.0 250 215 30 30 159 80 150 12 M16 17.4 HGJ502-86-10 HGJ5021-86-20

上海永鹏阀门UFZ-4型浮标液位计用户订购提示:

1)、请提供您需订购的液位计产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"UFZ-4型浮标液位计产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供液位计用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的UFZ-4型浮标液位计使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:UFZ-4型浮标液位计使用说明书
