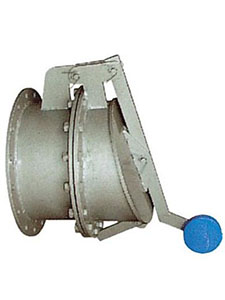

XB-61、XB-42泄爆阀

结构特点及用途

本系列泄爆阀由阀体、爆破膜、夹持器、阀盖、重锤等零件组成。爆破膜装在夹持器中间，与阀体用螺栓连接。系统超压时，爆破膜破裂，瞬 间泄压，阀盖弹起后在重力作用下复位。本泄爆阀在更换爆破膜时需垂直向上掀起阀体及夹持器。爆破膜由用户根据工艺特性自备，主要适用于建材、冶金、石油、化工等行业部门。

主要性能

型 号	XB-61 XB-42
适用于爆破计算压力(绝)MPa	0.1
强度试验压力MPa	1.5
工作温度℃	≤350
适用介质	压缩易爆气体

主要零件材料

零件名称	阀 体	连接体	杠杆	阀盖	密封圈	膜片
材料	碳素钢	碳素钢	碳素钢	碳素钢	橡胶	合金钢

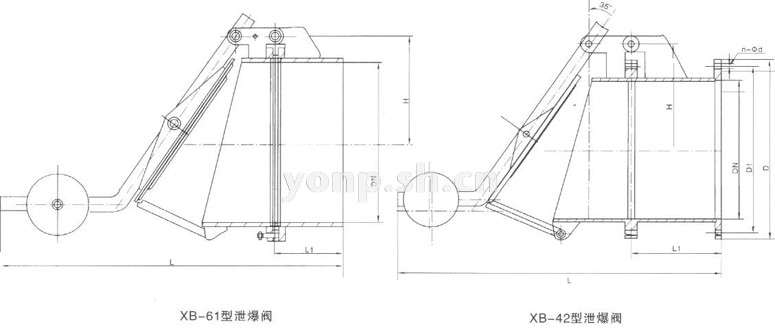

XB-61、XB-42泄爆阀主要外形及连接尺寸表

DN	D	n-Φd	D1	b	L	L1	Η	重量(kg)
300	440	12-Φ22	395	16	880	250	250	52
350	490	12-Φ22	445	16	907	250	275	69
400	540	16-Φ22	495	16	1010	250	300	77
450	595	16-Φ22	550	16	1060	252	325	83
500	645	20-Φ22	600	20	1180	300	370	112
600	755	20-Φ26	705	20	1280	300	420	152
700	860	24-Φ26	810	20	1390	300	470	193
800	975	24-Φ30	920	20	1480	300	520	165
900	1075	24-Φ30	1020	20	1590	350	600	335
1000	1175	28-Φ30	1120	20	1680	350	650	375
