D973H电动对夹硬密封调节蝶阀

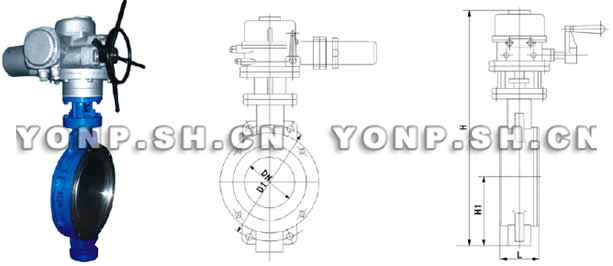

D973H电动对夹硬密封调节蝶阀外形尺寸图
D973H电动对夹硬密封调节蝶阀外形尺寸图

产品简图及技术性能

D973电动对夹硬密封蝶阀适用于水、蒸汽、油品、空气、煤气等各种不同介质,D973电动对夹硬密封蝶阀的主要特点有:
1、适用温度-20~+425oC;
2、工作压力大,耐磨损,使用寿命长,启闭时间迅速;
3、D973电动对夹硬密封蝶阀密封性能好,具有自动定心作用,泄漏量小;
4、F四氟密封适用温度≤160oC。上海永鹏实业生产的电动对夹硬密封蝶阀已被广泛应用于电厂、钢厂、食品、化工、饮料、医药、石化、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。

主要连接外型尺寸和连接尺寸

公称 通径 (DN) 主 要 尺 寸 法 兰 尺 寸 和 螺 栓 规 格
1.0 MPa 1.6 MPa 2.5 MPa
L H H1 D1 4-Ф-M D1 4-Ф-M D1 4-Ф-M
50 43 530 112 125 Ф18 125 Ф18 125 Ф18
65 46 530 115 145 Ф18 145 Ф18 145 Ф18
80 49 565 120 160 Ф18 160 Ф18 160 Ф18
100 56 600 138 180 Ф18 180 Ф18 190 Ф23
125 64 640 164 210 Ф18 210 Ф18 220 Ф27
150 70 705 175 240 Ф23 240 Ф23 250 Ф27
200 71 775 208 295 M20 295 M20 310 M24
250 76 945 243 350 M20 355 M24 370 M27
300 83 1070 283 400 M20 410 M24 430 M27
350 92 1140 310 460 M20 470 M24 490 M30
400 102 1210 340 515 M24 525 M27 550 M33
450 114 1335 380 565 M24 585 M27 600 M33
500 127 1415 410 620 M24 650 M30 660 M33
600 154 1605 470 725 M27 770 M33 770 M36
700 165 1844 550 840 M27 840 M33 875 M39
800 190 2040 640 950 M30 950 M36 990 M45
900 203 2255 710 1050 M30 1050 M36 1090 M45
1000 216 2380 770 1160 M33 1170 M39 1210 M52
1200 254 2640 890 1380 M36 1390 M45 1420 M52

D973H电动对夹硬密封调节蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、D973H电动对夹硬密封调节蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D973H电动对夹硬密封调节蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D973H电动对夹硬密封调节蝶阀使用说明书
