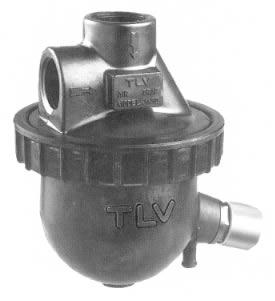

KS11X自动空气疏水阀

KS11X自动空气疏水阀
KS11X自动空气疏水阀

前言

压缩空气在早期作为一种动力使用,而今天其应用领域已非常广泛,但是象蒸汽一样压缩空气再被空压机压缩时,其温度会升高,这些高温的压缩空气再接受器和冷却器中被冷却,这时空气中的水分就会转化为水,从空气主管到其使用点的输送过程中,也会有凝结水产生.如果你使用的是油 润滑空气压缩机,再压缩空气中就不可避免的携带油雾,如果这些污浊的空气进入你得用气设备或控制系统以及仪器仪表和气源净化处理设备中,无疑将会引起锈蚀、堵塞、损坏、失灵等一系列问题。
为了能够在用气处提供干燥洁净的空气,必须将压缩空气中的水、油、尘埃微粒等杂质随时分离并及时排除。众所周知,以手动方式排污,且不提及人力、物力与设备寿命的价值浪费,仅排放技巧和时间而言,任何富有经验且克尽职守者,也无从掌握其准确的排放时间和保证其排放效果。
空气疏水阀是一种自动排除压缩空气中水油等杂质的装置。该产品以其独特新颖的设计,优质可靠的性能开创了空气领域自动疏水新局面。该产品他具有结构简单,重量轻,体积小,安装方便,自动工作无人看管,性能可靠,无泄露,动作灵敏,寿命长等特点。广泛使用于各类气源设备和气动工具及空气动力控制系统,仪器仪表制造,喷漆,医药等行业的疏水。

用途

自动疏水阀是专门配套在各类空气压缩机的后冷却器、压力容器、缓冲罐、储气罐、除油器、气液分离器、干燥器、压缩空气和蒸汽管道下面的自动排水,安装上该阀门,便可把容器内和管道下面的凝结水和油污及时排除.

主要技术参数

型号 公称压力Kg/cm2 材质 排放量
0.1 0.3 0.5 1 2 3 4 5 6 8 10 12 14 16
KS11X-16P 16 碳钢 150 210 240 288 360 405 435 455 480 525 570 620 675 740
KS11X-10L 10 锌铝合金 100 140 160 195 240 270 290 305 320 350 380

工作原理

空气疏水阀又名自动排污阀,此阀是利用浮力的原理,使阀体内的不锈钢浮球随凝结水液面的升降,从而打开或关闭阀座,起到排液阻气的作用.
1.在空气运动过程中,当容器内凝结的液体和污油从入口进入阀体腔内,随着液面的逐渐升高,液面的浮力逐渐增大,当浮力大于球的自重时,球被浮起,打开阀座孔,受介质的压力作用,凝结液体或污油迅速排除.
2.再排液过程中,液面逐渐下降,浮力逐渐渐小,当浮力小于球的自重时,球恢复原位关闭过水孔,阻止气体泄露.

使用方法

1. 连接于空气系统及控制设备和管线安装中自动形成的低点和气动工具前;
2. 水平,垂直安装均可,两个接口任选其一作为进气口,另一接口连接平衡管;
3. 平衡管对于防止气阻来说是必要的,平衡管应连接在罐体或主干线的上部之间;
4. 该阀配有手动防油阻塞针阀,使用过程中油污阻塞及排水口空气泄露现象可通过该装置从外部,不须拆卸即可清除.该针阀配有保护装置,使用前请去掉,清除后请勿忘记装上,已防止撞坏;
5. 自动疏水阀在出厂前已进行调试,用户使用时,一般不需做调试,安装好后即可正常工作;
6. 自动疏水阀在北方使用,冬季应采取防冻措施;
7. 根据工作介质的不同,如用于除油污方面使用,应两到三月清洗一次;
8. 为了再使用过程中便于观察,疏水阀前应配置过滤器.

使用益处

1. 避免由于水击引起气动工具和装置的动作部件损坏;
2. 防止控制仪表失灵,提高控制精度;
3. 由于排出了压缩空气中的水分,从而消除了设备上的锈蚀现象和污染现象;
4. 延长气动设备和工具的使用寿命.

特点

1. 自动排放系统中的油和凝结水;
2. 结构简单,精加工的浮球是唯一活动部件,均匀磨损,延长其使用寿命;
3. 对于由油污而引起的故障,无须拆卸即可调整,内置过滤器会解决由赃物引起的问题;
4. 本产品便于维修,可靠耐用.

上海永鹏阀门KS11X自动空气疏水阀用户订购提示:

1)、请提供您需订购的疏水阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"KS11X自动空气疏水阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的KS11X自动空气疏水阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:KS11X自动空气疏水阀使用说明书
