压力自紧封升降式止回阀

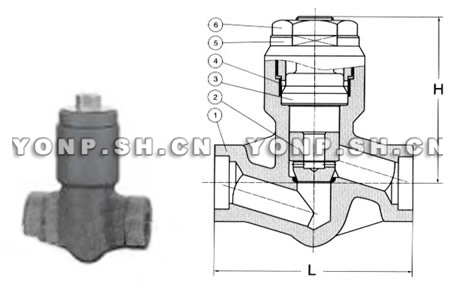

压力自紧封升降式止回阀结构图
压力自紧封升降式止回阀结构图

结构形式

1. 全径或缩径
2. 升降式止回阀
3. 球式止回阀
4. 旋启式止回阀
5. 按需求内置弹簧
6. 螺栓连接、缠绕垫片密封式阀盖;螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
7. 整体式上密封座
8. 承插端符合ASME B16.11
9. 螺纹连接端(NPT)符合ANSI/ASME B1.20.1
10. 阀瓣可变换为节流型、针型、球型
止回阀的设计与制造符合MSSP-118和ASME B16.34。检验与测试按API 598,标记按MSS-SP-25。

主要材料

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A 105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 升降式阀瓣 A276 420 A276 304 A276 304(L) A276 F316(L)
3 自密封座 A105+STL F22+STL A182 F304(L) F316(L)
4 密封环 A276 304L A276 304L A276 304L A276 316L
5 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
6 提升螺母 A194 2H A194 4 A194 8 A194 8M
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢;

主要外形尺寸 (mm)

NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L 900~1500Lb 140 140 140 178 178 216
2500Lb 186 186 186 232 232 279
H 117 117 117 152 152 195
重量 900~1500Lb 7.5 7.0 6.8 18.5 18.1 20.3
2500Lb 9.0 7.6 8.4 19.5 20.1 21.8

压力自紧封升降式止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、压力自紧封升降式止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的压力自紧封升降式止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:压力自紧封升降式止回阀使用说明书
