D941X/F/J/H/S电动衬软密封硫蝶阀

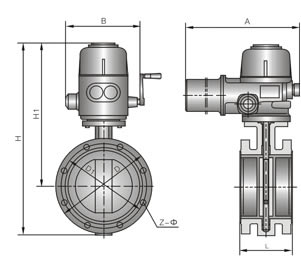

D941X/F/J/H/S-10/16C(Q/P)法兰式电动(衬胶)脱硫蝶阀外形尺寸图
D941X/F/J/H/S-10/16C(Q/P)法兰式电动(衬胶)脱硫蝶阀外形尺寸图

主要性能规范

适用温度 适用介质
天然胶≤85℃ 石膏浆液、石灰石浆液、 回收水、工艺水、废水
三元乙丙胶≤100℃

主要零件材料

名称 材料
阀体 灰铸铁、球墨铸铁、碳钢
蝶板 碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276
阀座 天然橡胶、三元乙丙胶
阀杆 不锈钢、 2Cr13、304

主要外形尺寸和连接尺寸 (mm)

公称通径(DN) 公称压力(PN)MPa L D D1 Z-Ф H H1 A B 重量(kg)
50 1.0 108 165 125 4-18 460 369 418 308 36
65 112 185 145 4-18 493 389 418 308 39
80 114 200 160 8-18 506 399 418 308 42
100 127 220 180 8-18 549 414 418 308 45
125 140 250 210 8-18 568 439 418 308 53
150 140 285 240 8-22 585 454 418 308 55
200 152 340 295 8-22 766 589 418 308 87
250 165 395 350 12-22 815 609 418 308 102
300 178 445 400 12-22 880 660 585 275 158
350 190 505 460 16-22 962 698 585 275 169
400 216 565 515 16-26 1038 740 585 275 238
450 222 615 565 20-26 1087 760 585 275 286
500 229 670 620 20-26 1204 852 729 355 333
600 267 780 725 20-30 1378 932 729 355 474
700 0.6 229 860 810 24-26 1558 1026 1120 597 376
700 1.0 292 895 840 24-30 1558 1026 1120 597 601
800 0.6 241 975 920 24-30 1648 1066 1120 597 460
800 1.0 318 1015 950 24-33 1648 1066 1120 597 736
900 0.6 241 1075 1020 24-30 1762 1124 1120 597 580
900 1.0 330 1115 1050 28-33 1762 1124 1120 597 928
1000 0.6 300 1175 1120 28-30 1926 1204 1120 591 760
1000 1.0 410 1230 1160 28-36 1926 1204 1120 591 1216
1100 0.6 350 12305 1240 28-33 2080 1320 1114 820 980
1100 1.0 440 1340 1270 32-36 2080 1320 1114 820 1568
1200 0.6 350 1405 1340 32-33 2215 1420 1114 820 1210
1200 1.0 470 1455 1380 32-36 2215 1420 1114 820 1936
采用标准 设计制造: GBl2238结构长度:GB12221法兰:GB/T17241.6PN       1.0MPa        PN0.6MPa

D941X/F/J/H/S电动衬软密封硫蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、D941X/F/J/H/S电动衬软密封硫蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D941X/F/J/H/S电动衬软密封硫蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D941X/F/J/H/S电动衬软密封硫蝶阀使用说明书
