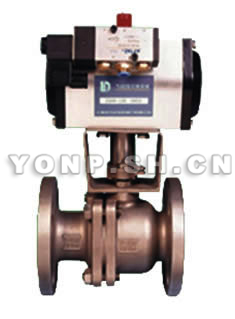

ZSHO O型切断气动球阀

ZSHO O型切断气动球阀
ZSHO O型切断气动球阀

产品特点

O型切断气动球阀它由ARSOTA阿斯塔气动活塞式执行机构和O型球阀组成,包括软密封球阀和硬密封球阀.阀芯采用圆柱形通孔球体。该 O型切断气动球阀以压缩空气为动力源,接受集散控制系统(DCS),可编程控制器(PLC)等开关信号,通过电磁阀可实现对阀门快速位式控制。 该 O型切断气动球阀采用直通型铸造阀体,球面经特殊工艺加工和硬化处理,使其表面平滑耐磨,具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断性能等特点。 O型切断气动球阀广 泛应用于造纸、石化、冶金、航天、食品、医药、水处理等行业,特别适用于高黏度和含有纤维介质的工艺控制。 气动活塞式执行机构可分为单作用和双作用两种。双作用使用在失电或失气时,阀门处于失电或失气时的位置,以确保继续生产。单作用在失电或失气时,阀门处于 原始极限位置(全开或全闭),以确保生产过程处于安全位置。

阀体

公称通径:15~200mm
公称压力:PN1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB79-59
材料:WCB,HT200,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti,衬四氟乙烯,CF8(304),CF8M(316),CF3M(316L)
温度范围:常温-20℃~+180℃;中温-40℃~+350℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编织填料,柔性石墨

阀内组件

阀芯型式:O型阀芯
流量特性:快开特性
材料:1Cr18Ni9Ti , 0Cr18Ni12Mo2Ti
阀座材料:聚四氟乙烯(PTFE),特制PPL,金属阀座
可调比:50:1

执行机构

气缸工作压力:0.4~0.7Mpa
气缸开关时间:双作用式1~5秒
气缸空气耗量:1~131L

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

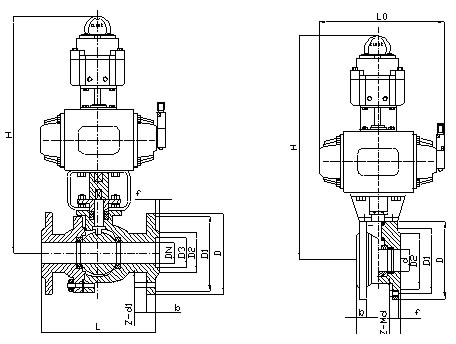

 O型切断气动球阀 结构图
O型切断气动球阀 结构图

ZSHO-16(1.6MPa)、25(2.5Mpa)、40(4.0MPa)型外形连接尺寸

DN L H D D1 D2 b f D3 Z-d1
15 130/130/140 279 95 65 45 14/16/16 2 40 4-Φ14
20 140/140/150 282 105 75 55 14/16/16 2 51 4-Φ14
25 150/150/165 295 115 85 65 14/16/16 2 58 4-Φ14
32 165/165/180 298 135 100 78 16/18/18 2 66 4-Φ18
40 180/180/200 325 145 110 85 16/18/18 3 76 4-Φ18
50 200/200/220 332 160 125 100 16/20/20 3 88 4-Φ18
65 220/220/250 422 180 145 120 18/22/22 3 110 4-Φ18/8-Φ18/8-Φ18
80 250/250/280 558 195 160 135 20/22/22 3 121 8-Φ18
100 280/280/320 573 215/230/230 180/190/190 155/160/160 20/24/24 3 150 8-Φ18/8-Φ23/8-Φ23
125 320/320/360 605 245/270/270 210/220/220 185/188/188 24/28/30 3 176 8-Φ18/8-Φ25/8-Φ25
150 360/360/400 644 280/300/300 295/310/320 210/218/218 24/28/30 3 204 8-Φ23/8-Φ25/8-Φ25
200 400/400/550 850 335/360/375 295/310/320 265/278/282 26/34/38 3 260 12-Φ23/12-Φ25/12-Φ30

注:表中数据xx/xx/xx分别为压力1.6MPa、2.5MPa、4.0MPa。L结构长度数据可以户提供。

ZSHO-16(1.6MPa)、25(2.5MPa)、4.(4.0MPa)

DN d L H D D1 D2 b f L0 Z-Md
15 14 35 328 90 65 45 14/16 2 180 4-M12
20 19 38 335 100 75 55 14/16 2 180 4-M12
25 25 42 350 110 85 65 14/16 2 180 4-M12
32 29 50 380 130 100 78 16/18 2 220 4-M16
40 38 60 410 145 110 85 16/18 3 220 4-M16
50 48 70 442 160 125 100 16/20 3 260 4-M16
65 64 95 452 180 145 120 18/22 3 260 4/8-M16
80 76 118 495 190 160 135 20/22 3 296 8-M16
100 95 140 538 215/230 180/190 155/160 20/24 3 350 8-M16/20
125 118 175/195 585 245/270 210/220 185/188 24/28 3 350 8-M16/24
150 150 210/260 708 280/300 240/250 210/218 24/28 3 439 8-M20/24

注:表中数据XX/XX分别为压力1.6MPa、2.5MPa

ZSHO O型切断气动球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、ZSHO O型切断气动球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的ZSHO O型切断气动球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ZSHO O型切断气动球阀使用说明书
