YW型无堵塞液下排污泵

YW型无堵塞液下排污泵,简称:YW液下排污泵,是在引进国内外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显着、 防缠绕、无堵塞等特点,在排送固体颗粒和长纤维垃圾方面具有独特效果。 YW系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和化学纤维, 叶轮与传统叶轮相比,该泵叶轮采用单流道式或双流道式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高, 过流效果好的特点,叶轮经动静平衡试验,使泵在运行中无振动。

YW型无堵塞液下排污泵
YW型无堵塞液下排污泵

适用场合

1、工厂商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、人防系统排水站。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探、矿山配套附机。
8、农村沼气池农田灌溉。
9、自来水厂的给水装置。

特点

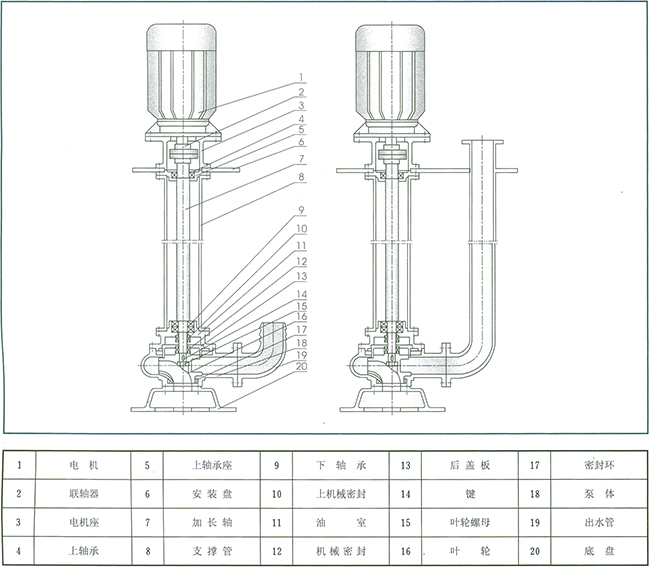

YW型无堵塞液下排污泵结构图
YW型无堵塞液下排污泵结构图

1.采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%d 固体颗粒。
2.设计合理,配套电机合理,效率高,节能效果显着。
3.机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。
4.泵结构紧凑,体积小,移动方便,安装简便等特点。
5.可根据用户需要配备液位自动控制柜;根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
6.泵为立式结构,工作时泵体浸在液体中因而很容易起动,不存在排气抽空问题,同时具有无泄露等特点,液下深度可达0.5~7米。
7.接轴结构先进可靠,泵与电机采用联轴器联接,泵轴尺寸精密,保证了泵平稳运行,留有足够的安全系统。
8.在使用扬程范围内保证电机运行不过载。
9.泵有单管安装和双管安装两种,支承件有圆盘和方盘安装。
泵使用条件
1、 介质温度不超过60℃,重度为1~1.3kg/dm3,PH值在5~9范围内。
2、 一般情况下,泵必须在使用扬程范围内使用,保证电机不过载,如需在全扬程范围内使用,应在订货时另行注明,以便厂家制造。
3、 在运行过程泵电机电流不得超过电机的额定电流。
4、 如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便厂家制造。

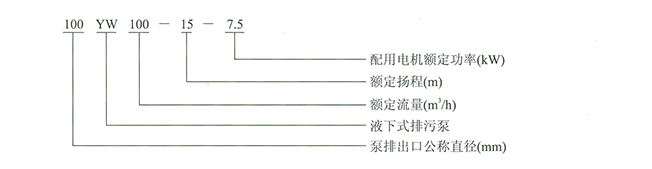

型号意义

YW型无堵塞液下排污泵型号意义
YW型无堵塞液下排污泵型号意义

性能参数表

型号 口径
mm
流量
m3/h
扬程
m
功率
KW
转速
r/min
效率
使用扬
程范围
25YW8-22-1.1 25 8 22 1.1 2825 38.5 10-22
32YW12-15-1.1 32 12 15 1.1 2825 40 8-15
40YW15-15-1.5 40 15 15 1.5 2840 45.1 6-15
40YW15-30-2.2 40 15 30 2.2 2840 48 15-30
50YW20-7-0.75 50 20 7 0.75 1390 54 3-7
50YW10-10-0.75 50 10 10 0.75 1390 56 4-10
50YW20-15-1.5 50 20 15 1.5 2840 56 6-15
50YW15-25-2.2 50 15 25 2.2 2840 58 10-25
50YW18-30-3 50 18 30 3 2880 58 15-30
50YW25-32-5.5 50 25 32 5.5 2900 53 17-32
50YW20-40-7.5 50 20 40 7.5 2900 55 20-40
65YW25-15-2.2 65 25 15 2.2 2840 52 6-15
65YW37-13-3 65 37 13 3 2880 55 6-13
65YW25-30-4 65 25 30 4 2890 58 15-30
65YW30-40-7.5 65 30 40 7.5 2900 56 20-40
65YW35-50-11 65 35 50 11 2930 60 35-50
65YW35-60-15 65 35 60 15 2930 63 40-60
80YW40-7-2.2 80 40 7 2.2 1420 52 3-7
80YW43-13-3 80 43 13 3 2880 50 5-13
80YW40-15-4 80 40 15 4 2890 57 6-15
80YW65-25-7.5 80 65 25 7.5 2900 56 12-25
100YW80-10-4 100 80 10 4 1440 62 4-10
100YW110-10-5.5 100 110 10 5.5 1440 66 5-10
100YW100-15-7.5 100 100 15 7.5 1440 67 8-15
100YW85-20-7.5 100 85 20 7.5 1440 68 10-20
100YW100-25-11 100 100 25 11 1460 65 10-25
100YW100-30-15 100 100 30 15 1460 66 12-30
100YW100-35-18.5 100 100 35 18.5 1470 65 15-35
125YW130-15-11 125 130 15 11 1460 62 7-15
125YW130-20-15 125 130 20 15 1460 63 10-20
150YW145-9-7.5 150 145 9 7.5 1440 63 4-9
150YW180-15-15 150 180 15 15 1460 65 5-15
150YW180-20-18.5 150 180 20 18.5 1470 75 8-20
150YW180-25-22 150 180 25 22 1470 76 12-25
150YW130-30-22 150 130 30 22 1470 75 15-30
150YW180-30-30 150 180 30 30 1470 73 15-30
150YW200-30-37 150 200 30 37 1480 70 13-30
型号 口径
mm
流量
m3/h
扬程
m
功率
KW
转速
r/min
效率
使用扬
程范围
200YW300-7-11 200 300 7 11 970 73 3-7
200YW250-11-15 200 250 11 15 970 74 4-11
200YW400-10-22 200 400 10 22 1470 76 5-10
200YW400-13-30 200 400 13 30 1470 73 6-13
200YW250-15-18.5 200 250 15 18.5 1470 72 7-15
200YW300-15-22 200 300 15 22 1470 73 8-15
200YW250-22-30 200 250 22 30 1470 71 12-22
200YW350-25-37 200 350 25 37 1980 75 10-25
200YW400-30-55 200 400 30 55 1480 70 13-30
250YW600-9-30 250 600 9 30 1480 74 3-9
250YW600-12-37 250 600 12 37 1480 78 5-12
250YW600-15-45 250 600 15 45 1480 75 6-15
250YW600-20-55 250 600 20 55 1480 73 8-20
250YW600-25-75 250 600 25 75 1480 73 12-25
300YW800-12-45 300 800 12 45 980 76 5-12
300YW500-15-45 300 500 15 45 980 70 7-15
300YW800-15-55 300 800 15 55 980 73 8-15
300YW600-20-55 300 600 20 55 980 75 10-20
300YW800-20-75 300 800 20 75 980 78 12-20
300YW950-20-90 300 950 20 90 980 80 11-20
300YW1000-25-110 300 1000 25 110 980 82 12-25
350YW110-10-55 350 1100 10 55 980 84.5 4-10
350YW1500-15-90 350 1500 15 90 980 82.5 6-15
350YW1200-18-90 350 1200 18 90 980 83.1 8-18
350YW1110-28-132 350 1100 28 132 740 83.2 15-28
350YW1000-36-160 350 1000 36 160 740 78.5 20-36
400YW1500-10-75 400 1500 10 75 980 82.1 3-10
400YW2000-15-132 400 2000 15 132 740 85.5 6-15
400YW1700-22-160 400 1700 22 160 740 82.1 10-22
400YW1500-26-160 400 1500 26 160 740 83.5 12-26
400YW1700-30-200 400 1700 30 200 740 83.5 15-30
400YW1800-32-250 400 1800 32 250 740 82.1 17-32
500YW2500-10-110 500 2500 10 110 740 82 2-10
500YW2600-15-160 500 2600 15 160 740 83 4-15
500YW2400-22-220 500 2400 22 220 740 84 8-22
500YW2600-24-250 500 2600 24 250 740 82 10-24

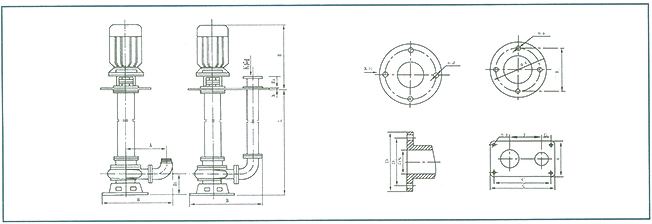

安装尺寸表

YW型无堵塞液下排污泵结构图
YW型无堵塞液下排污泵结构图
型号 D D1 DN n-d B H1 L h H2 H A C×E C1×E1 F G n-a фe фe1
25YW8-22-1.1 120 90 25 4-ф14 310 115 1-5 16 70 360 190 600×320 550×270 190 85 4-ф14 300 265
32YW12-15-1.1 120 90 32 4-ф14 310 115 1-5 16 70 360 190 600×320 550×270 190 85 4-ф14 300 265
40YW15-15-1.5 130 100 40 4-ф14 360 125 1-5 18 80 370 215 600×320 550×270 215 60 4-ф14 300 265
40YW15-30-2.2 130 100 40 4-ф14 360 125 1-5 18 80 400 215 600×320 550×270 215 60 4-ф14 300 265
50YW20-7-0.75 140 110 50 4-ф14 405 125 1-5 18 80 360 255 600×320 550×270 255 65 4-ф14 300 265
50YW10-10-0.75 140 110 50 4-ф14 405 125 1-5 18 80 360 255 600×320 550×270 255 65 4-ф14 300 265
50YW20-15-1.5 140 110 50 4-ф14 405 120 1-5 18 80 370 255 600×320 550×270 255 65 4-ф14 300 265
50YW15-25-2.2 140 110 50 4-ф14 405 120 1-5 18 80 400 255 600×320 550×270 255 65 4-ф14 300 265
50YW18-30-3 140 110 50 4-ф14 405 125 1-5 18 80 440 255 600×320 550×270 255 65 4-ф14 300 265
50YW25-32-5.5 140 110 50 4-ф14 450 160 1-5 20 80 540 265 600×350 550×300 265 55 4-ф14 350 300
50YE20-40-7.5 140 110 50 4-ф14 450 160 1-5 20 80 570 265 600×350 550×300 265 55 4-ф14 350 300
65YW25-15-2.2 160 130 65 4-ф14 440 130 1-5 18 80 400 280 600×320 550×270 280 70 4-ф14 300 265
65YW37-13-3 160 130 65 4-ф14 440 130 1-5 18 80 440 280 600×320 550×270 280 70 4-ф14 300 265
65YW25-30-4 160 130 65 4-ф14 440 130 1-5 18 80 470 280 600×320 550×270 280 70 4-ф14 300 265
65YW30-40-7.5 160 130 65 4-ф14 450 160 1-5 20 80 570 280 600×320 550×270 265 55 4-ф14 350 300
65YW35-50-11 160 130 65 4-ф14 450 210 1-5 22 100 700 300 720×380 660×320 300 65 4-ф18 450 400
65YW35-60-15 160 130 65 4-ф18 450 210 1-5 22 100 740 300 720×380 660×320 300 65 4-ф18 450 400
80YW40-7-2.2 190 150 80 4-ф18 530 170 1-5 22 100 400 325 650×350 600×300 325 75 4-ф18 300 265
80YW43-13-3 190 150 80 4-ф18 530 160 1-5 22 100 440 325 650×350 600×300 325 75 4-ф18 300 265
80YW40-15-4 190 150 80 4-ф18 530 160 1-5 22 100 470 325 650×350 600×300 325 75 4-ф18 300 265
80YW65-25-7.5 190 150 80 4-ф18 530 170 1-5 22 100 570 325 650×350 600×300 325 75 4-ф18 350 300
100YW80-10-4 210 170 100 4-ф18 630 180 1-7 22 100 470 385 720×380 660×320 385 55 4-ф18 300 265
100YW110-10-5.5 210 170 100 4-ф18 630 190 1-7 22 100 540 385 720×380 660×320 385 55 4-ф18 350 300
100YW100-15-7.5 210 170 100 4-ф18 630 190 1-7 22 100 570 385 720×380 660×320 385 55 4-ф18 350 300
100YW85-20-7.5 210 170 100 4-ф18 630 190 1-7 22 100 570 385 720×380 660×320 385 55 4-ф18 350 300
100YW100-25-11 210 170 100 4-ф18 700 200 1-7 18 100 700 430 800×380 720×320 430 50 4-ф18 450 400
100YW100-330-15 210 170 100 4-ф18 770 220 1-7 18 100 740 475 900×400 820×320 475 135 8ф18 450 400
100YW100-35-18.5 210 170 100 4-ф18 770 220 1-7 18 100 760 475 900×400 820×320 475 135 8ф18 600 500
125YW130-15-11 240 200 125 8-ф18 750 210 1-7 20 140 700 470 1000×600 920×520 470 145 4ф23 450 400
125YW130-20-15 240 200 125 8-ф18 750 210 1-7 20 140 740 470 1000×600 920×520 470 145 4ф23 450 400
150YW145-9-7.5 265 225 150 8-ф18 840 220 1-7 20 140 570 520 1000×600 920×320 520 130 4ф23 350 300
150YW180-15-15 265 225 150 8-ф18 840 220 1-7 20 140 740 520 1000×600 920×320 520 130 4ф23 600 500
150YW180-20-18.5 265 225 150 8-ф18 840 220 1-7 20 140 760 520 1000×600 920×320 520 130 4ф23 600 500
150YW180-25-22 265 225 150 8-ф18 840 220 1-7 20 140 800 520 1000×600 920×320 520 130 4ф23 600 500
150YW130-30-22 265 225 150 8-ф18 840 220 1-7 20 140 800 520 1000×600 920×320 520 130 4ф23 600 500
150YW180-30-30 265 225 150 8-ф18 840 220 1-7 20 140 860 550 1000×600 920×320 550 160 4ф23 600 500
150YW200-30-37 265 225 150 8-ф18 870 275 1-7 20 140 950 550 1000×600 920×320 550 160 4ф23 600 500
200YW300-7-11 335 295 200 8-ф23 870 275 1-7 20 140 700 630 1300×750 1220×680 630 140 4ф23 600 500
200YW250-11-15 335 295 200 8-ф23 1000 270 1-7 20 200 740 630 1300×750 1220×680 630 140 4ф23 600 500
200YW400-10-22 335 295 200 8-ф23 1000 270 1-7 20 200 800 630 1300×750 1220×680 630 140 4ф23 600 500
200YW400-13-30 335 295 200 8-ф23 1000 270 1-7 20 200 860 630 1300×750 1220×680 630 140 4ф23 600 500
200YW250-15-18.5 335 295 200 8-ф23 1000 270 1-7 20 200 760 630 1300×750 1220×680 630 140 4ф23 600 500
200YW300-15-22 335 295 200 8-ф23 1000 270 1-7 20 200 800 630 1300×750 1220×680 630 140 4ф23 600 500
200YW250-22-30 335 295 200 8-ф23 1000 270 1-7 20 200 860 630 1300×750 1220×680 630 140 4ф23 600 500
200YW350-25-37 335 295 200 8-ф23 1000 270 1-7 20 200 950 630 1300×750 1220×680 630 140 4ф23 600 500
200YW400-30-55 335 295 200 8-ф23 1050 280 1-7 22 200 950 650 1300×750 1220×680 650 250 6ф20 600 500
250YW600-9-30 390 350 250 12-ф18 1100 320 1-7 25 250 850 650 1300×750 1220×680 650 250 6ф20 750 680
250YW600-12-37 390 350 250 12-ф18 1100 320 1-7 25 250 950 650 1300×750 1220×680 650 250 6ф20 750 680
250YW600-15-45 390 350 250 12-ф18 1100 320 1-7 25 250 1010 650 1300×750 1220×680 650 250 6ф20 750 680
250YW600-20-55 390 350 250 12-ф18 1100 320 1-7 25 250 1250 650 1300×750 1220×680 650 250 6ф20 750 680
250YW600-25-75 390 350 250 12-ф18 1100 320 1-7 25 250 1310 650 1300×750 1220×680 650 250 6ф20 750 680
300YW800-12-45 440 395 300 12-ф23 1200 400 1-7 28 250 1200 800 1400×750 1300×680 800 320 6ф20 750 680
300YW500-15-45 440 395 300 12-ф23 1200 400 1-7 28 250 1200 800 1400×750 1300×680 800 320 6ф20 750 680
300YW800-15-55 440 395 300 12-ф23 1200 400 1-7 28 250 1250 800 1400×750 1300×680 800 320 6ф20 750 680
300YW600-20-55 440 395 300 12-ф23 1200 400 1-7 28 250 1250 800 1400×750 1300×680 800 320 6ф20 750 680
300YW800-20-75 440 395 300 12-ф23 1200 400 1-7 28 250 1350 800 1400×750 1300×680 800 320 6ф20 750 680
300YW950-20-90 440 395 300 12-ф23 1200 400 1-7 28 250 1420 800 1400×750 1300×680 800 320 6ф20 750 680
300YW1000-25-110 440 395 300 12-ф23 1200 400 1-7 28 250 1560 800 1400×750 1300×680 800 320 6ф20 750 680
350YW1100-10-55 500 460 350 12-ф23 1350 450 1-7 30 250 1300 950 1500×750 1400×680 950 400 6ф20 750 680
350YW1500-15-90 500 460 350 12-ф23 1350 450 1-7 30 250 1450 950 1500×750 1400×680 950 400 6ф20 750 680
350YW1200-18-90 500 460 350 12-ф23 1350 450 1-7 30 250 1450 950 1500×750 1400×680 950 400 6ф20 750 680
350YW1100-28-132 500 460 350 12-ф23 1350 450 1-7 30 250 1600 950 1500×750 1400×680 950 400 6ф20 750 680
350YW1000-36-160 500 460 350 12-ф23 1350 450 1-7 30 250 1600 950 1500×750 1400×680 950 400 6ф20 750 680
400YW1500-10-75 560 515 400 16-ф26 1480 510 1-7 30 250 1400 950 2000×850 1900×780 950 400 6ф20 750 680
400YW2000-15-132 560 515 400 16-ф26 1480 510 1-7 30 250 1600 950 2000×850 1900×780 950 400 6ф20 750 680
400YW1700-22-160 560 515 400 16-ф26 1480 510 1-7 30 250 1620 950 2000×850 1900×780 950 400 6ф20 750 680
400YW1500-26-160 560 515 400 16-ф26 1480 510 1-7 30 250 1630 950 2000×850 1900×780 950 400 6ф20 750 680
400YW1700-30-200 560 515 400 16-ф26 1480 510 1-7 30 250 1750 950 2000×850 1900×780 950 400 6ф20 750 680
400YW1800-32-250 560 515 400 16-ф26 1480 510 1-7 30 250 1860 950 2000×850 1900×780 950 400 6ф20 750 680
500YW2500-10-110 670 620 500 20-ф26 2010 580 1-7 30 250 1600 1200 2200×950 2100×850 1200 300 6ф20 900 800
500YW2600-15-160 670 620 500 20-ф26 2010 580 1-7 30 250 1620 1200 2200×950 2100×850 1200 300 6ф20 900 800
500YW2400-22-220 670 620 500 20-ф26 2010 580 1-7 30 250 1750 1200 2200×950 2100×850 1200 300 6ф20 900 800
500YW2600-24-250 670 620 500 20-ф26 2010 580 1-7 30 250 1860 1200 2200×950 2100×850 1200 300 6ф20 900 800

上海永鹏水泵YW型无堵塞液下排污泵客户订购提示:

1)、请提供您需订购的排污泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、上海永鹏水泵网为您提供的"永鹏牌"YW型无堵塞液下排污泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供排污泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新YW型无堵塞液下排污泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:YW型无堵塞液下排污泵使用说明书。
